Kubernetes 一 CKA 證照考試¶

重點整理

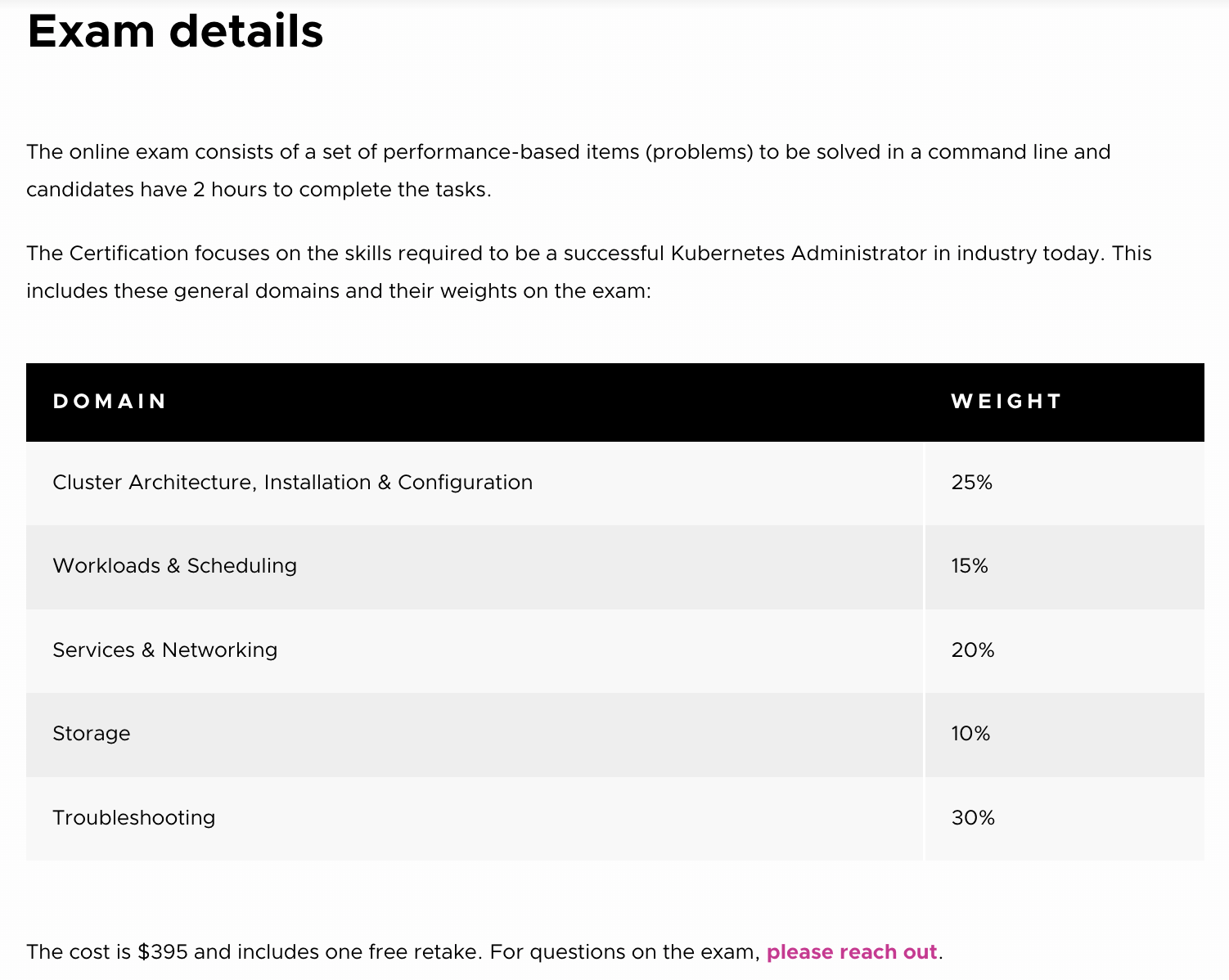

Introduction¶

• 由 CNCF 與 Linux Foundation 合作的 Kubernetes 證照考試
  • Certified Kubernetes Administrator (CKA): 對於 Kubernetes 管理者
    • Core Concepts
    • HA deployment
    • Kubernetes Scheduler
    • Logging/Monitoring
    • Application Lifecycle
    • Maintenance
    • Security
    • Troubleshooting
  • Certified Kubernetes Application Developer (CKAD): 對於 Kubernetes 開發者
    • Core Concepts
    • Config Maps, Secrets
    • Multi-Container Pods
    • Readiness and Liveness Probes
    • Logging/Monitoring
    • Pod Design
    • Jobs
    • Services & Networking
  • 參考資訊: Frequently Asked Questions: CKA and CKAD & CKS

Core Concepts¶

Cluster Architecture¶

• Master Node
  • etcd: 儲存叢集資訊
  • kube-scheduler: 負責排程工作節點上的應用程式或 container
  • kube-controller-manager: 負責管理不同控制器的功能，例如: Node Controller, Replication Controller 等
  • kube-apiserver: 負責協調叢集中的所有操作
• Worker Node
  • kubelet: 監聽來自 kube-apiserver 的指令，來管理節點中的 container
  • kube-proxy: 負責節點之間的網路通訊
  • 圖片來源
• Docker vs. Containerd
  • Docker: 提供完整的 container 管理功能，適合從開發到生產環境的整個 container 生命周期管理
  • Containerd: 專注於高效管理 container 的執行期間，作為 Docker 引擎的核心元件之一，亦可以獨立使用。
    • ctr: 管理 container 的 CLI 工具，僅提供基礎的 container 管理功能
    • nerdctl: 類似於 Docker CLI 工具，提供更完整的功能
    • runc: 是一個實現 OCI 規範的底層執行期間工具，負責實際的 container 創建和運行
    • 圖片來源
• OCI (Open Container Initiative): 由 Linux Foundation 所提出的開放 container 標準，包含 image-spec、runtime-spec
  • image-spec: 規範該如何建立 container image，以確保在不同執行環境中可以一致地建立 container
  • runtime-spec: 規範該如何設定 container runtime，描述如何創建、配置、管理 container ，確保在不同的執行環境中，可以一致地運行 container

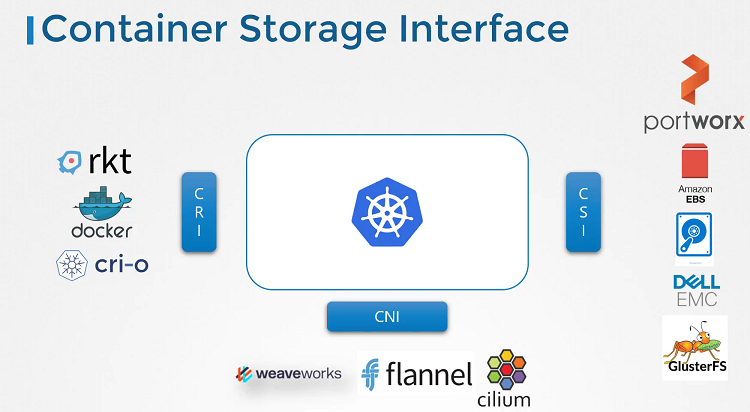

• K8s CRI (Container Runtime Interface): 提供 CLI 給所有能與 OCI 標準所相容的 container 執行環境 (e.g. Docker, Containerd, CRI-O)
  • crictl CLI: 與 docker CLI 指令相似，用來管理 container 執行環境
  • 用途: 檢查、除錯 container 的執行環境; 通常不會用來建立 container

Master Node¶

etcd¶

• 用途: 儲存 K8s 叢集的所有資訊 (e.g. nodes, pods, configs, secrets, accounts, roles, bindings 等)
  • 採用 Key-Value 的方式儲存資料
  • kubectl get xxx 所取得的資料，都是從 etcd 伺服器中取得
  • 預設使用 2379 port

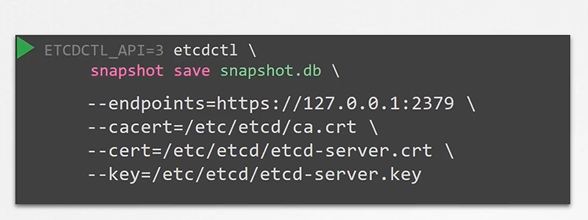

• etcdctl: 用來管理 etcd 的 CLI 工具
  • export ETCDCTL_API=3: 設定 etcdctl 的 API 版本的環境變數 (目前最新為 v3，有些指令會跟 v2 不同)

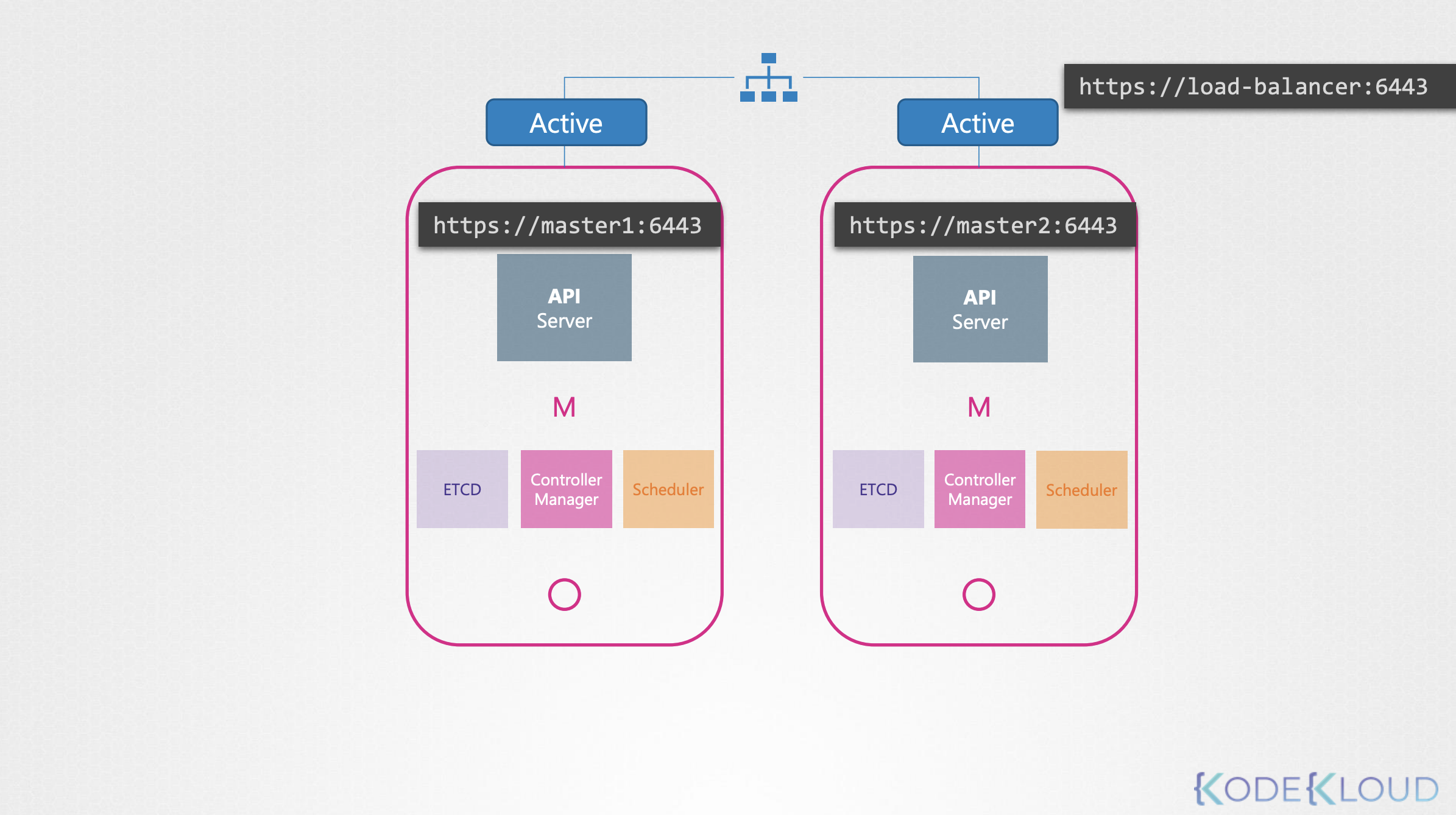

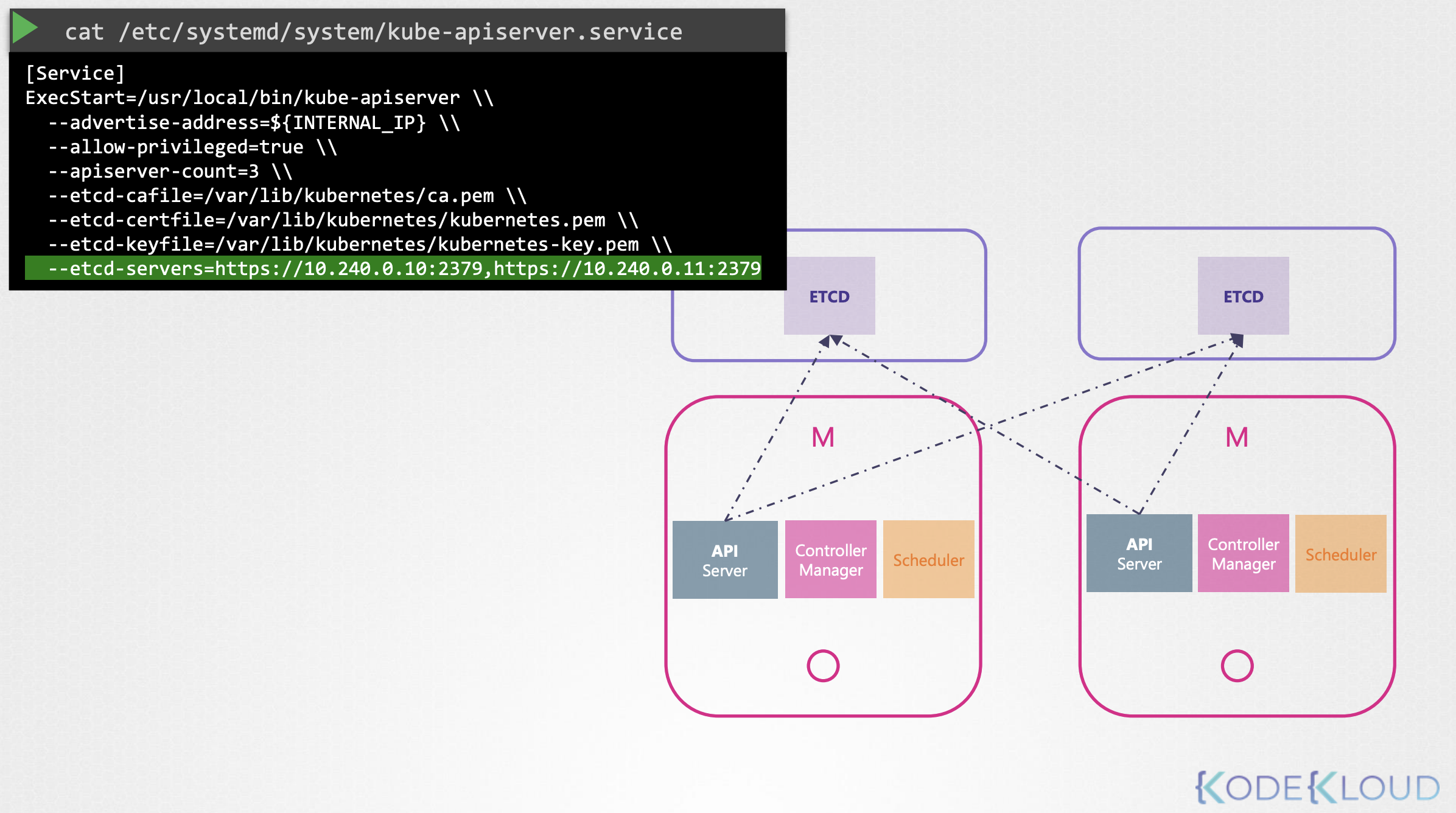

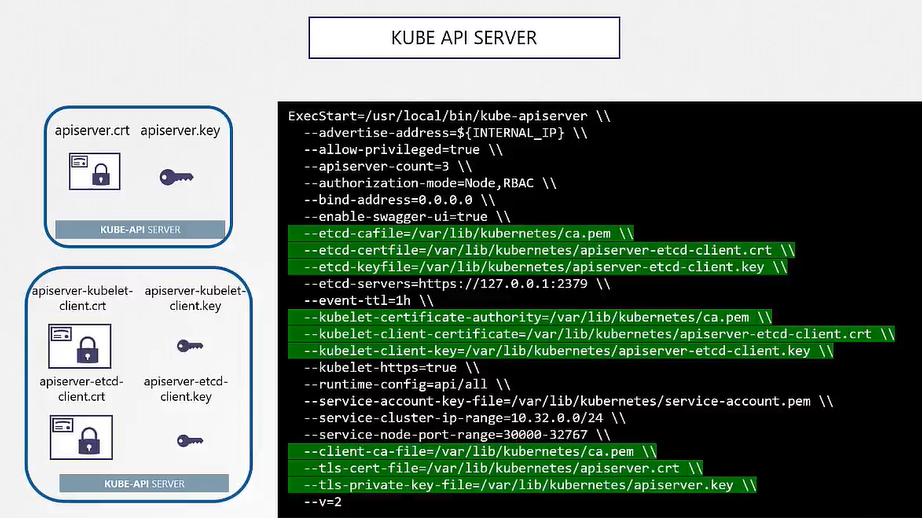

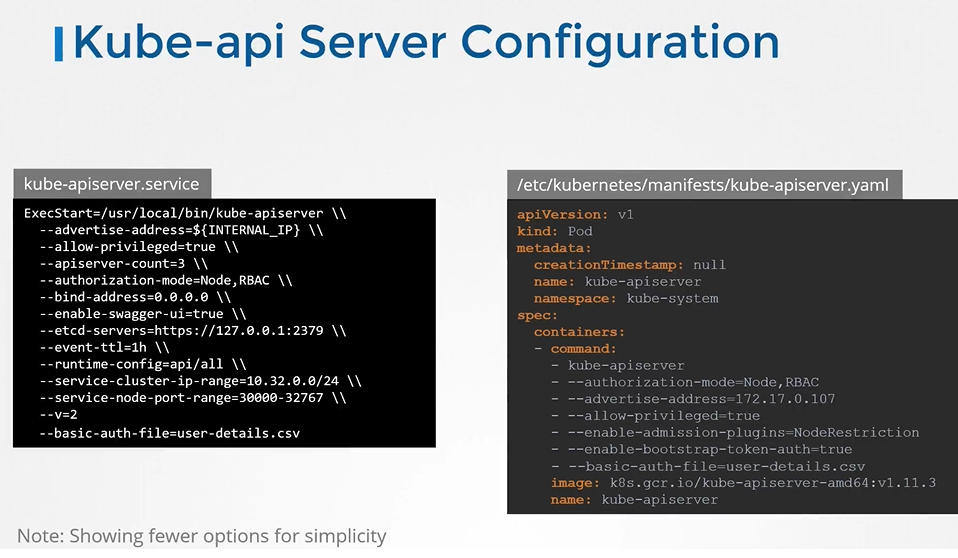

kube-apiserver¶

• 用途: 提供 K8s API 服務，負責接收來自 Client 的請求，並將請求轉發給其他元件
  • 會先認證使用者的身份，再驗證 API 請求的權限，之後才會執行請求的操作
  • 透過 RESTful API 與工作節點進行交流
  • 預設使用 6443 port
• 功能:
  • 認證使用者
  • 驗證 API 請求
  • 傳遞資料
  • 更新 etcd 資訊
  • 透過 kubelet 與工作節點進行溝通

kube-controller-manager¶

• 用途: (是一個 process)，會持續監控叢集中個工作節點的狀態，並盡力使叢集維持在預期的狀態
• 在主節點上，kube-controller-manager 會包含許多個 contoller，每個 controller 負責管理不同的控制器
  • Node Controller: 負責管理節點的狀態，採取必要措施以維持叢集正常運行
  • Replication Controller: 負責監控 replicasets 的狀態，並確保在任何時刻下 pods 的數量都符合 replicasets 的設定
  • 其它 controllers

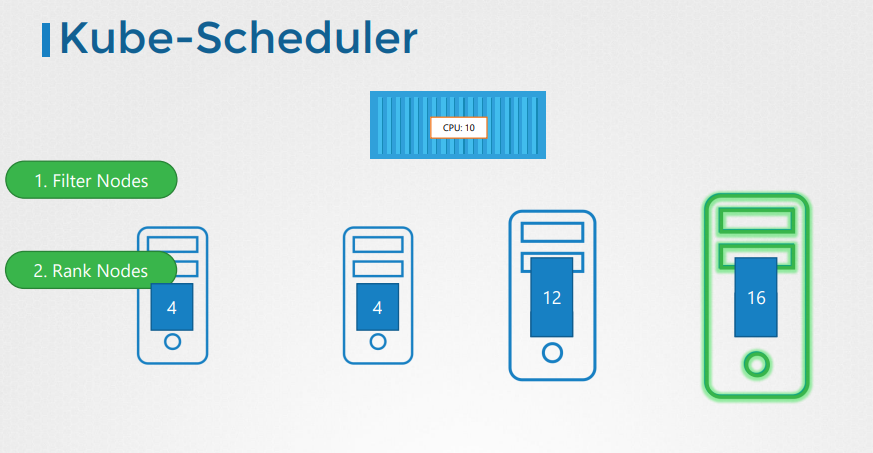

kube-scheduler¶

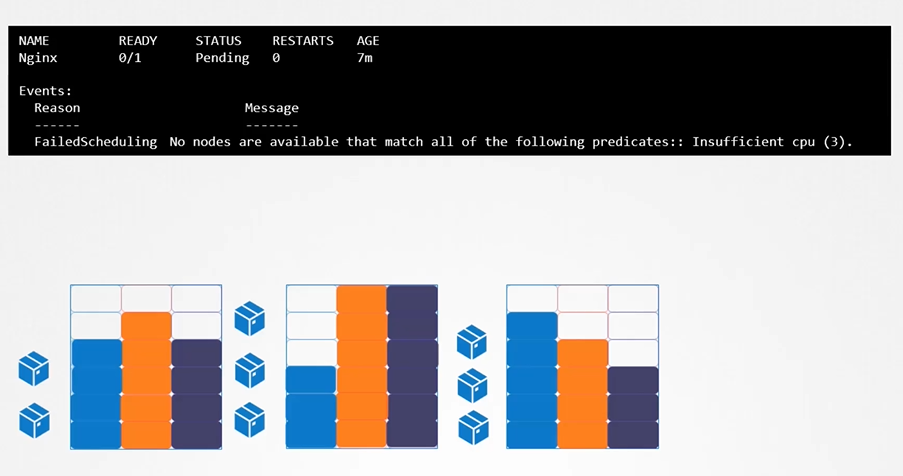

• 用途: 根據各節點的資源狀態，將 pod 排程到適當的節點上

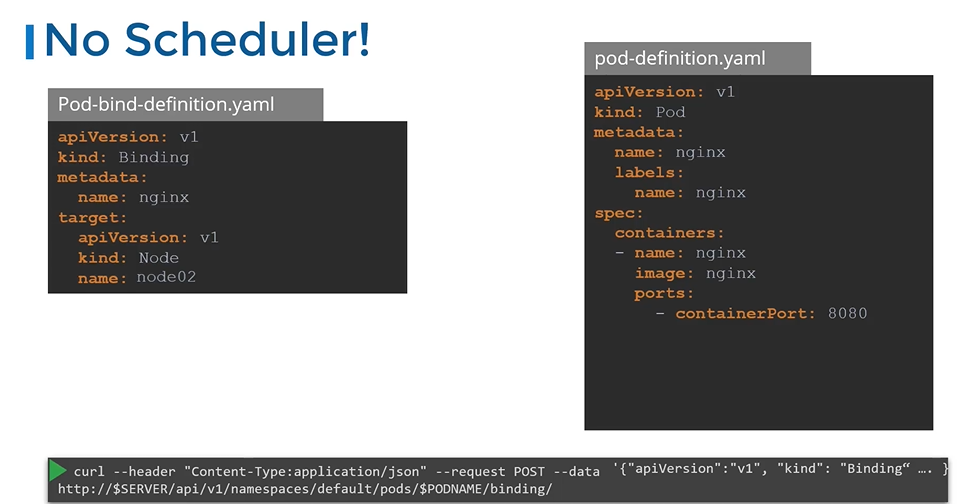

  • kube-scheduler 僅負責決定 pod 要安排到哪個節點上; 而實際將 pod 放置到節點上的工作，是由 kubelet 完成
• 排程過程
  • 根據每個節點的資源狀態，過濾出符合當前資源要求的節點們
  • 透過 priority function，計算每個節點的分數，選擇分數最高的節點，優先將 pod 安排到該節點上

Worker Node¶

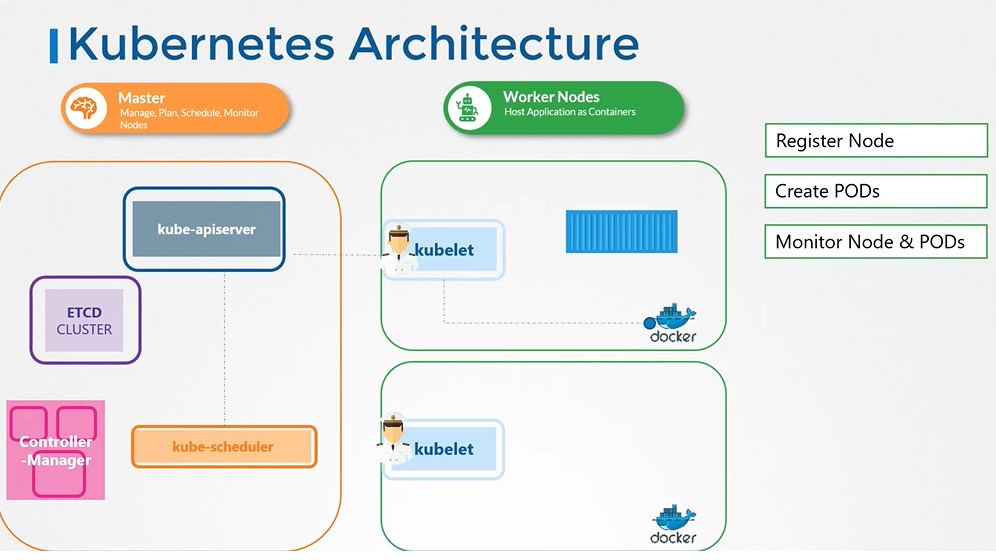

kubelet¶

• 用途: 負責管理、監控工作節點內的 pod，以及 pod 中的 container 狀態，並與主節點進行通訊
  • 會定期向主節點回報節點的狀態
• 流程: kube-scheduler -> kube-apiserver -> kubelet -> Docker
• kubeadm 預設不會部署 kubelet，需要手動安裝並部署 kubelet
  • 下載 kubelet:
    Bash

    wget https://storage.googleapis.com/kubernetes-release/release/v1.13.0/bin/linux/amd64/kubelet



  • 解壓縮:
    Bash

    tar -xvf kubelet


  • 執行 kubelet 服務

kube-proxy¶

• 用途: (是一個 process)，會運行在每個工作節點上，負責維護節點之間的網路通訊，並將流量轉發到正確的 pod 上
  • 透過 iptables 規則，將流量轉發到正確的 pod 上
• e.g. web server 的 pod，透過 kube-proxy 連線到 db server 的 pod

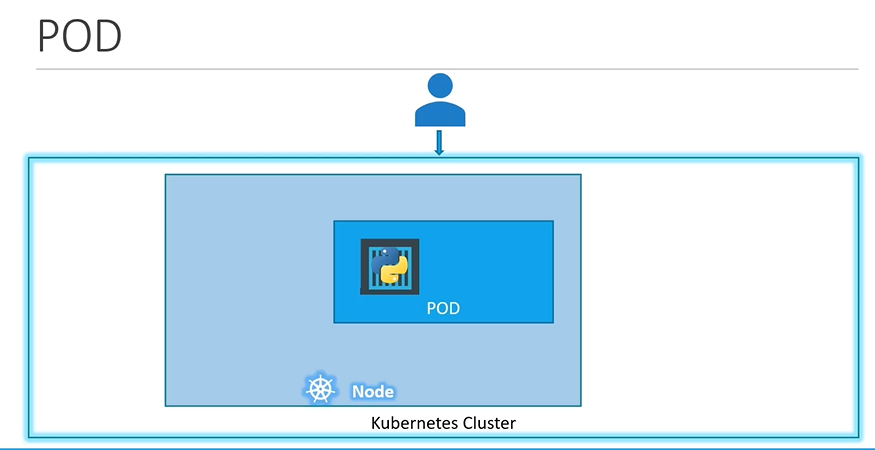

Pod¶

• 用途: 是 K8s 中最小的部署單位，可以包含一個或多個 container (通常會包含一個 container)
  • Kubernetes 會操作 pod，而不是直接操作 container

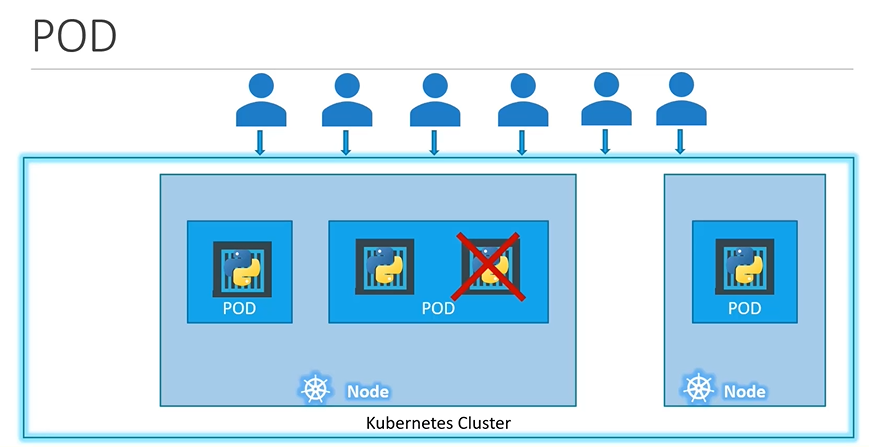

• 向上擴展/向下擴展: 增加/減少 pod 的數量
  • Pod <-> Container : 通常是 1:1 的關係
  • 可透過 Deployment 來管理 pod 的數量

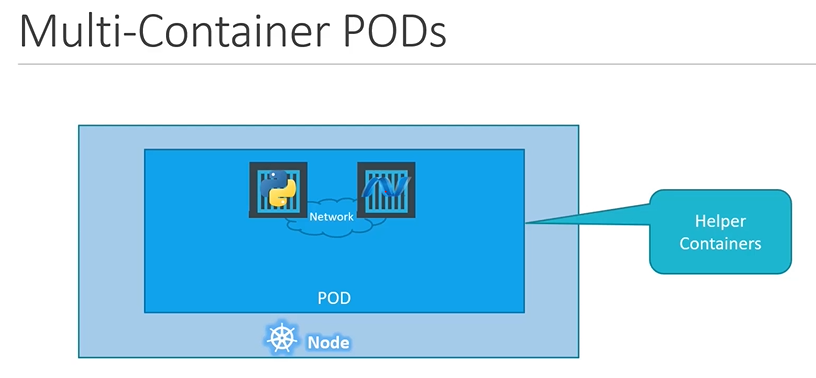

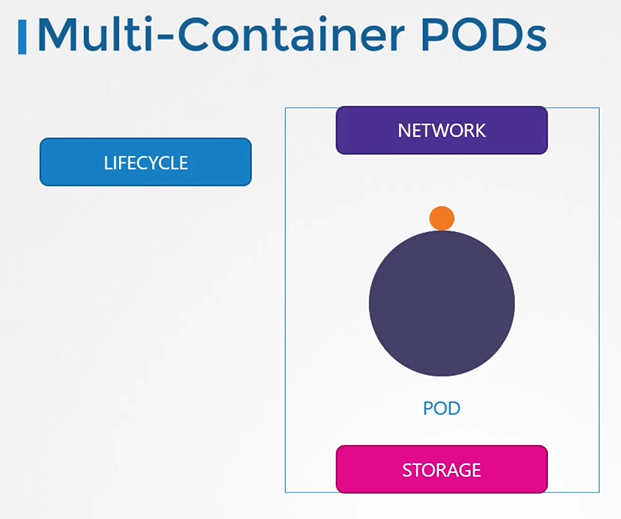

• multi-containers pods

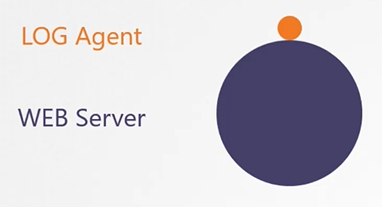

  • 在某些情境下，我們會建立 helper container(= sidecar container)，來協助主要的 container，例如: 收集 log、監控、資料轉換等

  • 一般而言，我們會透過 Docker 分別建立一個個 container、helper container; 然而在 K8s 中，我們可以將這些 container 放在同一個 pod 中，透過 pod 來管理這些 containers
• Pod 的 YAML 格式的 manifest 設定檔
  • 必填欄位
    • apiVersion: K8s API 版本
    • kind: 資源類型 (e.g. Pod)
    • metadata: 資源的名稱、標籤等
    • spec: 資源的規格
      YAML

      # pod-definition.yaml
      apiVersion: v1 # String 資料型別
      kind: Pod # String 資料型別
      metadata: # Dictionary 資料型別
          name: myapp-pod
          labels:
              app: myapp
              type: front-end

      spec: # Dictionary 資料型別
          containers: # List/Array 資料型別 (因為 Pod 可以包含多個 container)
              - name: nginx-container
                image: nginx


• Pod 常用指令
  • kubectl get pods: 取得所有 pods 的相關資訊
    • READY: (在這個 Pod 中)，正在執行的 container 數量/總 container 數量

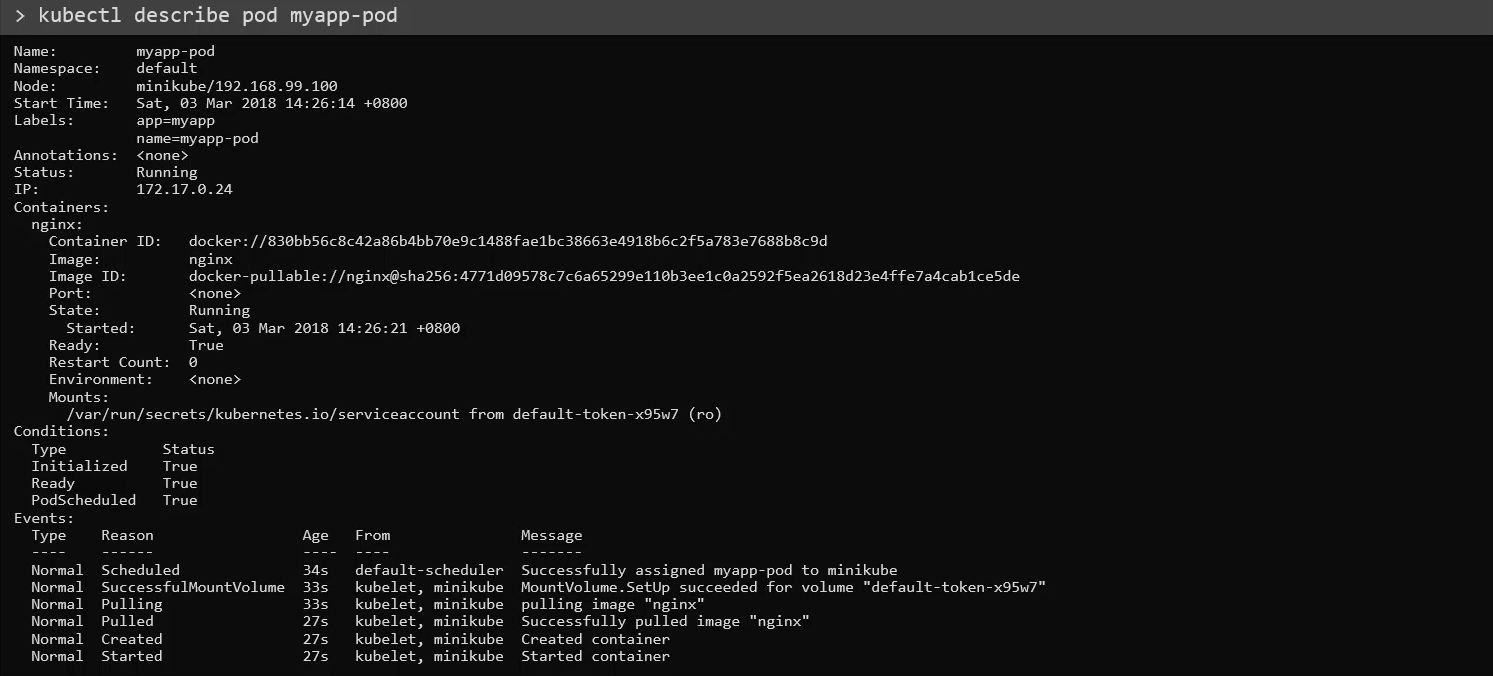

  • kubectl describe pod <pod-name>: 取得指定 pod 的詳細資訊
  • kubetctl create -f <pod-definition.yaml>: (根據指定的 YAML manifest 設定檔)，建立 pod
  • kubectl apply -f <pod-definition.yaml>: (根據指定的 YAML manifest 設定檔)，建立/更新 pod
  • kubectl delete pod <pod-name>: 刪除指定的 pod

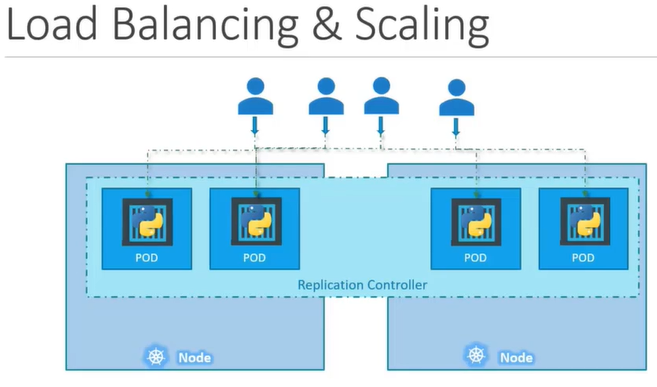

ReplicaSet¶

• 用途:

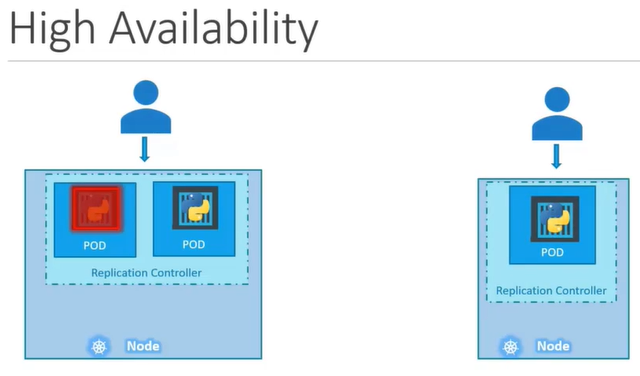

  • 為了確保系統的高可用性(high availability)，以避免單一節點故障的問題。當某個 pod 發生故障時，ReplicaSet 會自動重啟 pod，以確保 pod 的數量符合設定的 replicas 數量
  • 透過自動擴展機制(scaling)，來調整 pod 的數量，以達到 pods 之間的負載平衡(load balancing)
• 運用 template 來定義 pod 的規格

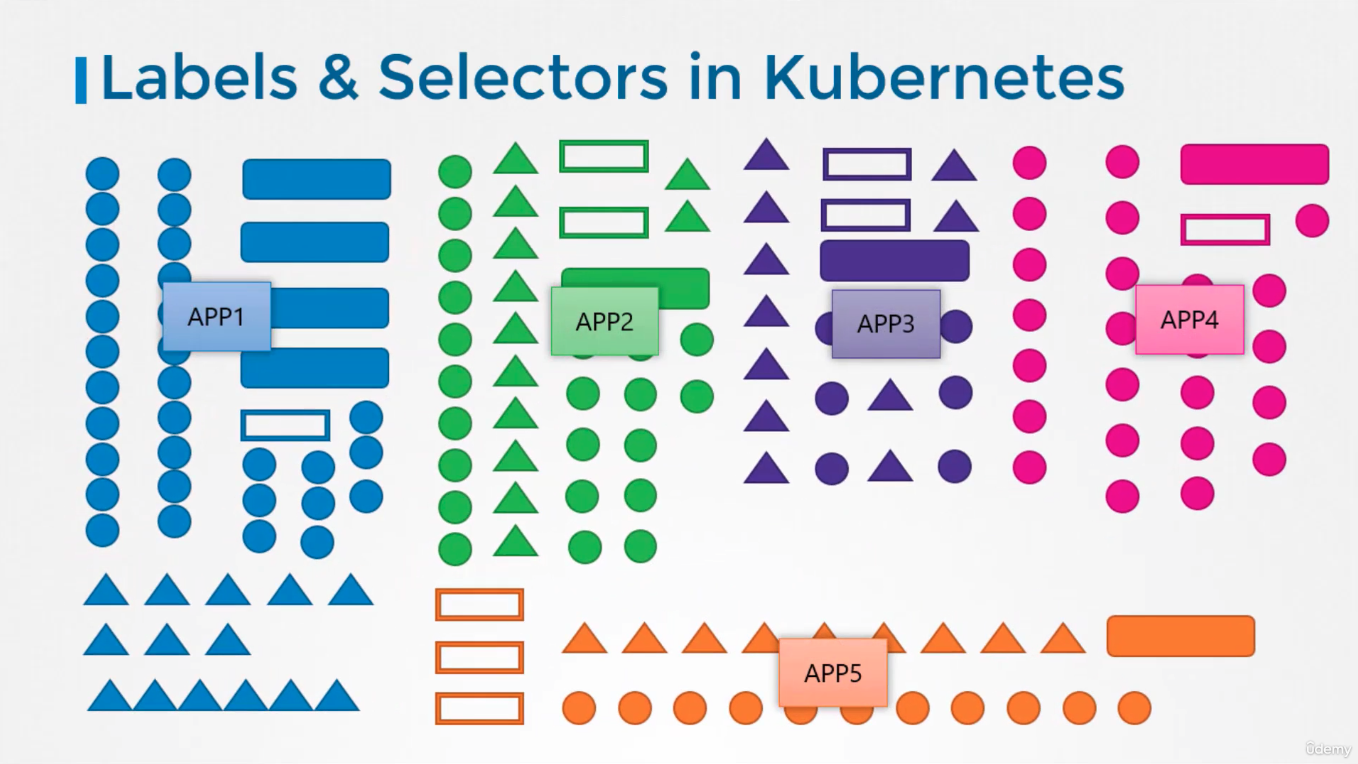

• label & selector
  • label: 用來標記 pod 的 metadata，以便於辨識、搜尋、選擇 pod
  • selector: 用來選擇要管理的 pod，透過 label 來選擇要管理的 pod

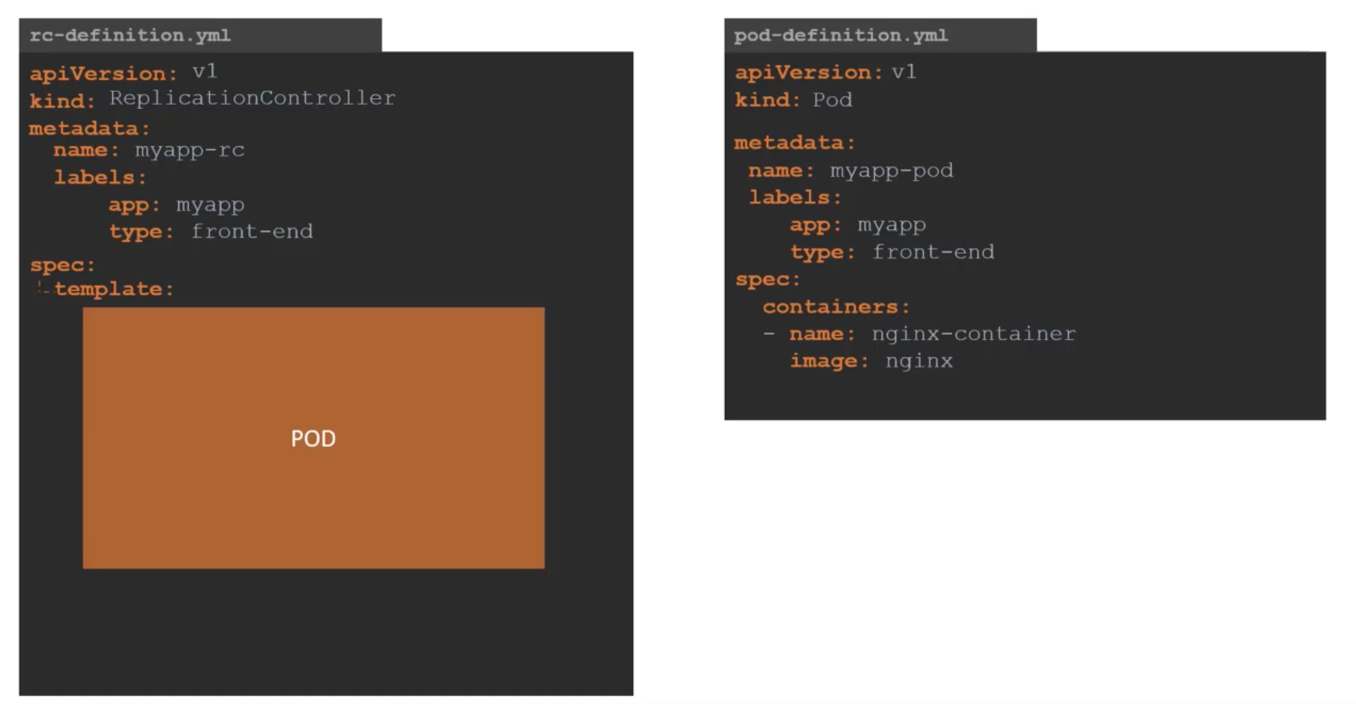

• Replication Controller vs. ReplicaSet
  • Replication Controller: 舊版的控制器，僅支援基本的 pod 複製功能
    YAML

    # rc-definition.yaml
    apiVersion: v1 # Replication Controller 使用 v1 API 版本
    kind: ReplicationController
    metadata:
        name: myapp-rc
        labels:
            app: myapp
            type: front-end

    spec:
        # 透過 template 定義 pod 的規格
        template:
            metadata:
            name: myapp-pod
            labels:
                app: myapp
                type: front-end
            spec:
                containers:
                -   name: nginx-container
                    image: nginx

        # 設定 pod 的副本數量
        replicas: 3



  • ReplicaSet: 新版的控制器，支援更多的 pod 複製功能，例如: 擴展、縮小、更新 pod 等
    YAML

    # replicaset-definition.yaml
    apiVersion: apps/v1 # ReplicaSet 使用 apps/v1 API 版本
    kind: ReplicaSet
    metadata:
        name: myapp-replicaset
        labels:
        app: myapp
        type: front-end
    spec:
        template:
            metadata:
                name: myapp-pod
                labels:
                    app: myapp
                    type: front-end
            spec:
                containers:
                -   name: nginx-container
                    image: nginx

        replicas: 3
        # 只有 ReplicaSet 能支援 selector 的設定，透過 label 來選擇要管理的 pod
        selector:
            # 過濾器: 選擇要管理的 pod
            matchLabels:
                # 指定要管理具有哪些 label 的 pod
                type: front-end



• ReplicaSet 的擴展機制
  • 法一: 完全替換現有的 ReplicaSet，使用新的設定檔中的所有內容
    • 適用情境: 用於完全替換現有資源，以全面更新資源配置時使用
      Bash

      kubectl apply -f replicaset-definition.yaml


  • 法二: 會設置 ReplicaSet 的副本數量，但不會修改其他屬性
    • 適用情境: 根據 YAML 文件指定的副本數量進行縮放
      Bash

      kubectl scale --replicas=6 -f replicaset-definition.yaml


  • 法三: 直接在 CLI 中設置指定 ReplicaSet 的副本數量
    • 適用情境: 快速調整副本數量，適合於 CLI 操作
      Bash

      kubectl scale --replicas=6 replicaset myapp-replicaset




  • 說明:

    • kubectl scale 指令不會改變 YAML 設定檔中的內容，僅會改變 ReplicaSet 的設定，進而影響叢集中 pod 的數量
    • 上述三種方法在 runtime 都會將 pod 的數量擴展到 6 個; 但是背後的意義不同
      • Tips: 皆是對 ReplicaSet 做設定; 而不是對 YAML 設定檔中的 replicas 值做設定

    CLI 指令	執行後 ReplicaSet 的 replicas 數量	YAML 設定檔中的 replicas 值
    kubectl replace -f replicaset-definition.yaml	3	3
    kubectl scale --replicas=6 -f replicaset-definition.yaml	6	3
    kubectl scale --replicas=6 replicaset myapp-replicaset	6	3

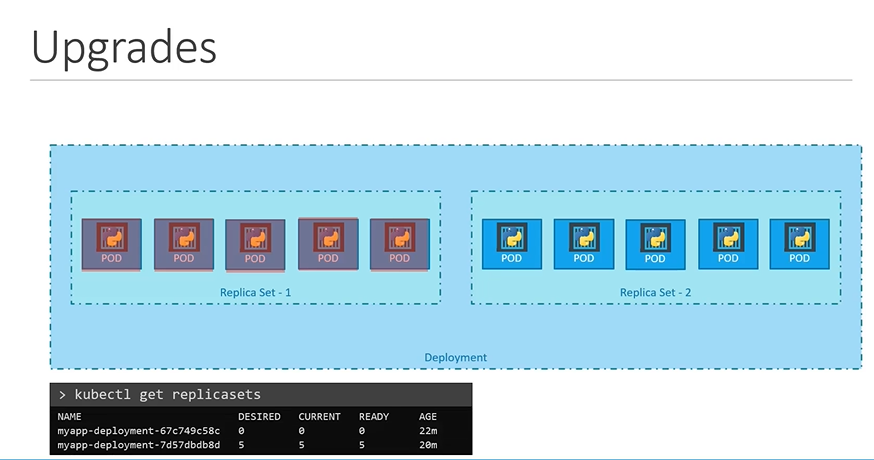

Deployment¶

• 用途: (是一個 K8s 物件)，用來管理 ReplicaSet，並提供了更多的功能，例如: 下載/上傳 container image、滾動更新(rolling update)、回滾(rollback)、暫停 pod、恢復執行 pod 等
  • Deployment 會自動建立 ReplicaSet，並透過 ReplicaSet 來管理 Pod 的數量

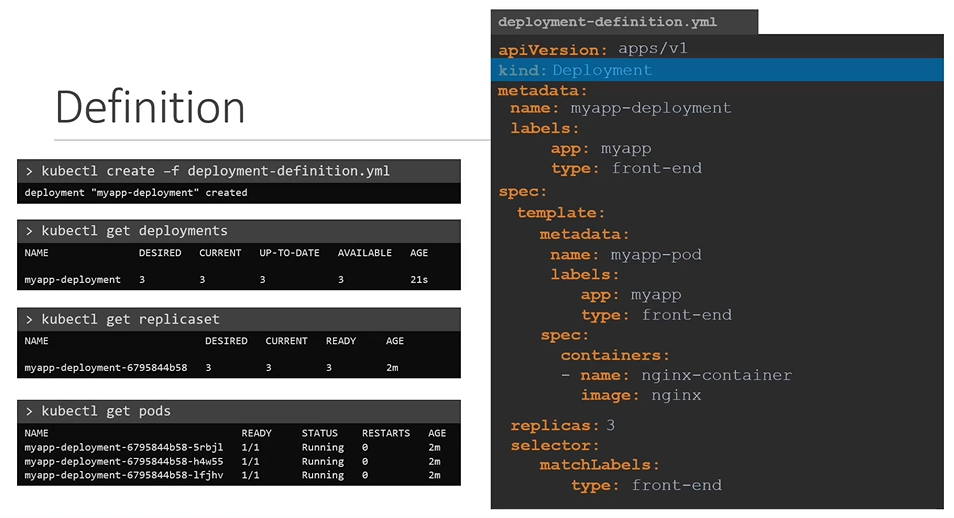

• Deployment 的 YAML 格式的 manifest 設定檔 (會自動建立 ReplicaSet)
  YAML

  # deployment-definition.yaml
  apiVersion: apps/v1
  kind: Deployment
  metadata:
      name: myapp-deployment
      labels:
          app: myapp
          type: front-end

  spec:
      template:
          metadata:
              name: myapp-pod
              labels:
                  app: myapp
                  type: front-end
      spec:
          containers:
          -   name: nginx-container
              image: nginx

  replicas: 3
  selector:
      matchLabels:
          type: front-end

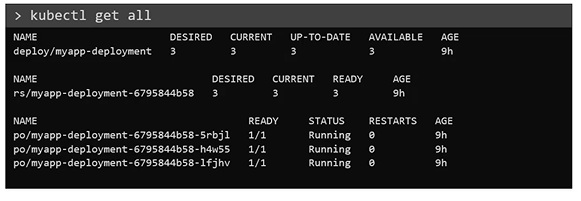

• 檢視當前 K8s 中所有的物件
  Bash

  kubectl get all




Service¶

• 用途: (是一個 K8s 物件)，讓多個 pods 之間能夠互相通訊，有助於微服務架構(micro service)的鬆耦合特性(loose coupling)

• 概念: (假設有個外部使用者，想要存取 pod 的網頁服務)

  • 若我們想存取私有網域中的 pod 時，必須先透過 SSH 連線進入 K8s 叢集中的該工作節點後，再透過 curl 指令來存取 pod 的內網 IP address

  • 但是一般來說，我們會希望只要存取 K8s 叢集中的該工作節點的 IP address，而無需透過 SSH 連線進入工作節點內部，來存取 pod 的服務

    • Solution: 這時候我們就可以透過 Service 作為中間的服務，將外部的 client 透過 Service 來存取 pod 的服務
    • 可以把 Service 想像成一個節點內的虛擬伺服器，會擁有自己的 IP address、port，並將流量導向到對應的 pod 服務上

• 在正式環境中，通常會是 multiple pods 的情境

  • 單一節點上有多個 pods

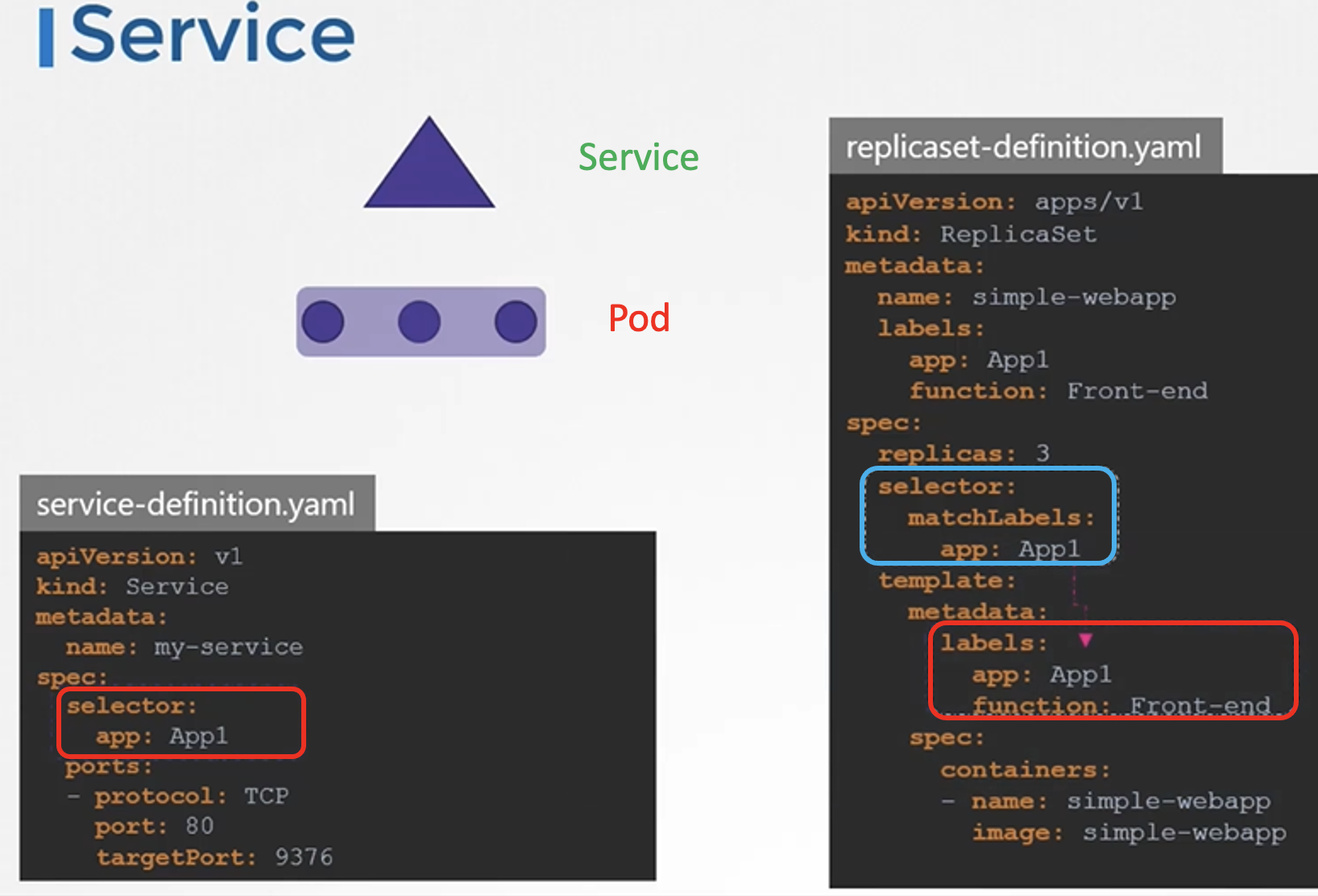

    • 這些 pods 都具有相同的 label，nodePort Service 會透過 label 來選擇要管理的 pods，並將外部流量導向到這些 pods 上
      • algorithm: random (預設會使用隨機演算法，來決定將流量導向到哪個 pod 上)
      • sessionAffinity: true (會將同一個 session 的流量導向到同一個 pod 上)

  • 多個節點上分別有一個 pod

    • 外部使用者可透過任何一個節點的 IP address，與相同的 nodePort 來存取 pod 的服務，達到高可用性、負載均衡的目的


• 三種 Service 類型



  • ClusterIP: 會建立一個虛擬 IP address 以提供內部的 pod 之間通訊，僅能在叢集內部使用

    • ClusterIP Service 物件，能將一群 pods 視為一個群組，對外提供一個統一的介面來存取該群組中的 pod 服務
    • 預設的 Service 類型
    • 常見使用情境: 多個 frontend pods 透過 ClusterIP 來存取 backend pods
      • 因為這些 pod 皆有可能隨時被關閉，因此其 IP address 皆不是固定的，故我們不能依賴這些 IP address 來存取 pod 的服務，要使用 Service 來存取 pod 的服務
        Bash

        # service-definition.yaml
        apiVersion: v1
        kind: Service
        metadata:
            name: back-end

        spec:
            types: ClusterIP
            ports:
                -   targetPort: 80
                    port: 80
        selector:
            app: myapp
            type: back-end

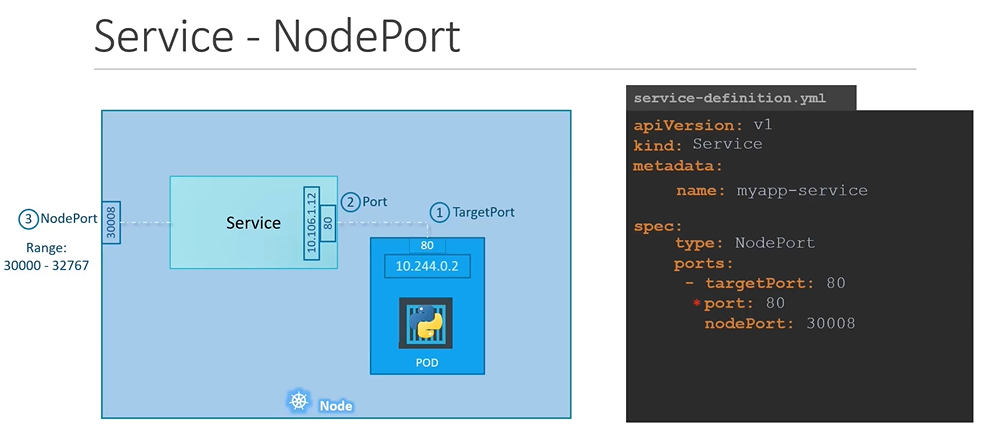

  • NodePort: 會在每個節點上開啟一個 port，讓外部的 client 可以透過節點的 IP address 來存取 pod 的服務

    • nodePort 的 port: 預設範圍 30000 ～ 32767
      • 若未指定 port，K8s 會自動分配一個 port
    • port: Service 物件的 port
      • 必填欄位

    • targetPort: pod 服務的 port

      • 若未提供，預設與 Service 物件的 port 相同
        Bash

        # service-definition.yaml
        apiVersion: v1
        kind: Service
        metadata:
            name: myapp-service

        spec:
            types: NodePort # Service 類型
            ports:
            # - 表示為 List/Array 資料型別的第一個元素
            -   targetPort: 80
                port: 80 # 必填欄位
                nodePort: 30008
            # 透過 selector 來選擇要管理的 pod
            selector:
                app: myapp
                type: front-end




    • 建立 Service 物件

      Bash

      kubectl create -f service-definition.yaml


    • 列出當前所有的 Service 物件
      Bash

      kubectl get services


    • 透過 CLI 存取 pod 服務 (而非使用瀏覽器)
      Bash

      # 存取的是節點 IP address 的 nodePort
      curl http://192.168.1.2:30008

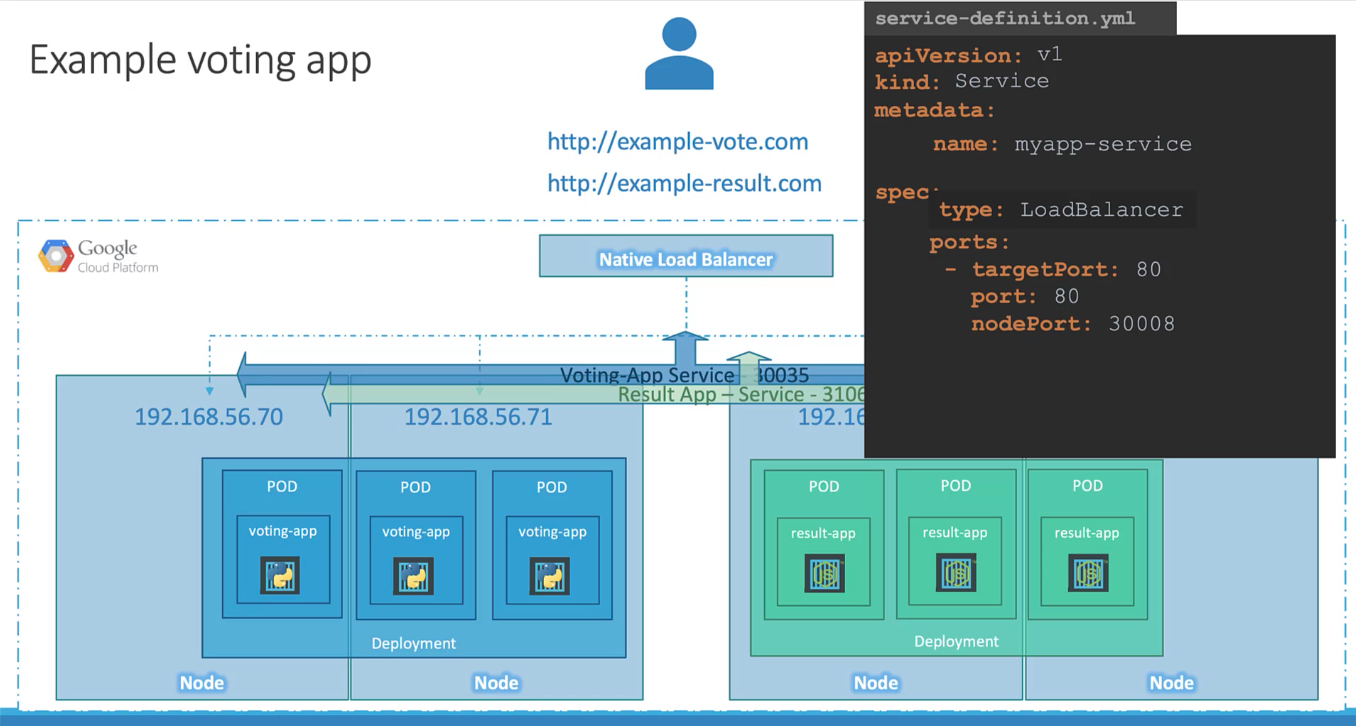

      • LoadBalancer: 透過雲端提供商上建立一個 load balancer，並將流量導向到 Service 上
    • 常見使用情境: 在多個前端 pods 的前面，加上一個 load balancer，來平衡流量
    • 在正式環境中，一般而言，外部使用者會想要直接輸入 url 來存取網站，而不是透過 IP address + port 來存取
      • 法一: 在 VM 上，手動建立一個 Load Balancer，設定好 port forwarding 規則，後續需要維運
      • 法二 (推薦): 使用雲端提供商的 Load Balancer 服務，透過 Service 物件來建立 Load Balancer (e.g. GCP)

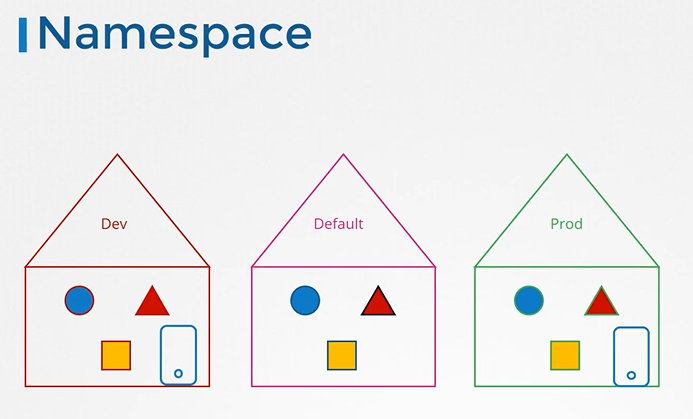

Namespace¶

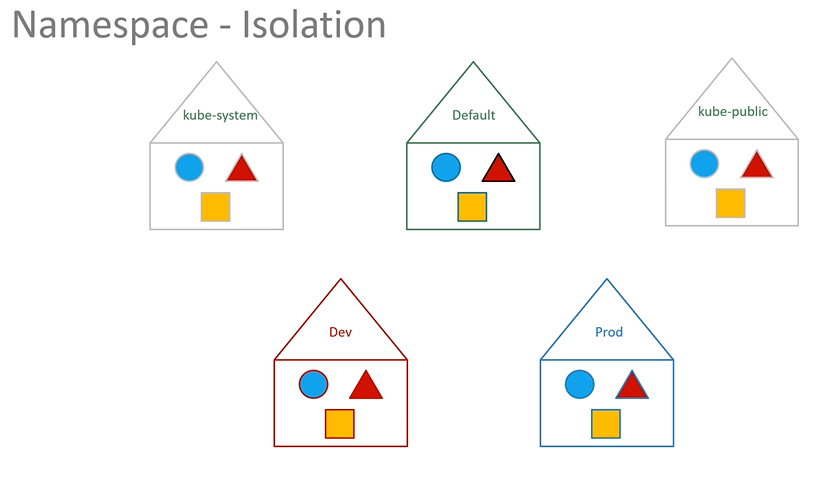

• 用途: 獨立的命名空間可以用來隔離資源 (isolation)，以存放我們平常建立的 Pods, Deployments, Services
• K8s 叢集會預設自動建立以下三個 namespace
  • default: 提供使用者預設使用的命名空間
  • kube-system: 主要是為了維持 K8s 叢集內部運行所需(e.g. networking, DNS service)。也為了避免與使用者建立的物件混淆，同時也能避免使用者誤刪 or 修改這些服務
  • kube-public: 所有使用者皆能使用這個命名空間中的資源
  • 另外，我們也能自己手動建立命名空間，例如: dev, prod

• 建立 namespace

  • 法 1: 使用 YAML manifest 設定檔

    YAML

    # namespace-dev.yaml
    apiVersion: v1
    kind: Namespace
    metadata:
        name: dev


    Bash

    kubectl create -f namespace-dev.yaml


  • 法 2: 使用 kubectl 指令

    Bash

    kubectl create namespace dev




• 設定指定的 namespace 中的資源限制:

  • 建立 ResourceQuota YAML manifest 設定檔
    YAML

    apiVersion: v1
    kind: ResourceQuota
    metadata:
        name: compute-quota
        # 指定要套用的 namespace
        namespace: dev

    spec:
        hard:
            pods: "10"
            requests.cpu: "4"
            requests.memory: 5Gi
            limits.cpu: "10"
            limits.memory: 10Gi


  • 套用 ResourceQuota 設定檔
    Bash

    kubectl create -f compute-quota.yaml



• 在指定的 namespace 中建立 pod
  • 法 1:
    Bash

    kubectl create -f pod-definition.yaml --namespace=dev


  • 法 2:
    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: myapp-pod
        # 指定要套用的 namespace
        namespace: dev
        labels:
            app: myapp
            type: front-end

    spec:
        containers:
        -   name: nginx-container
            image: nginx



• 切換預設的 namespace (default namespace -> dev namespace)
  Bash

  kubectl config set-context $(kubectl config current-context) --namespace=dev



• 檢視預設 namespace 中的所有 pods
  Bash

  kubectl get pods



• 檢視指定的 namespace 中的所有 pods
  Bash

  kubectl get pods --namespace=kube-system


• 檢視所有 namespace 中的所有 pods
  Bash

  kubectl get pods --all-namespaces

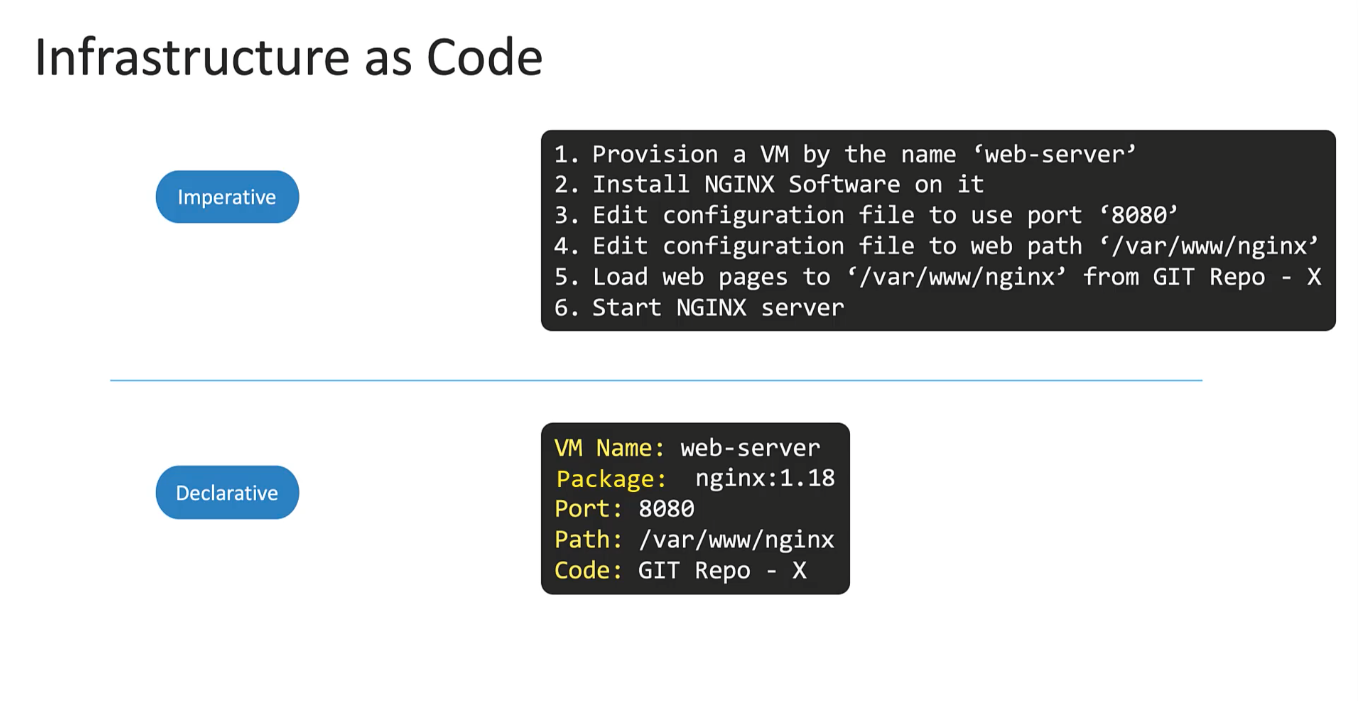

Imperative vs. Declarative¶

在現代的程式碼即基礎設設施 (Infrastructure as Code, IaC) 中，有以下兩種主要的程式碼管理方式

• 宣告式 (Imperative): 透過指令，明確地告訴系統要執行的操作

  Bash

  # 建立物件
  kubectl create -f nginx.yaml


  Bash

  # 更新物件 --- 僅對 K8s 叢集中現行物件設定檔 (live object configuration) 做變更
  kubectl edit deployment nginx


  Bash

  # 更新物件 --- 對原始設定檔 (object configuration file) 做變更後，再將 "變動的部分" 套用到 K8s 叢集中
  kubectl replace -f nginx.yaml


  Bash

  # 更新物件 --- 對原始設定檔 (object configuration file) 做變更，完全刪除原本的物件後，再重新建立新的物件
  kubectl replace --force -f nginx.yaml




• 命令式 (Declarative): 透過 YAML manifest 設定檔來描述系統的期望狀態，系統會根據我們的目標，自動設定系統

思考: 若建立 pod 到一半，發生系統中斷問題時？

• 宣告式語法: 需透過許多檢查、除錯指令，才能確定當前的 K8s 叢集狀態，以繼續執行

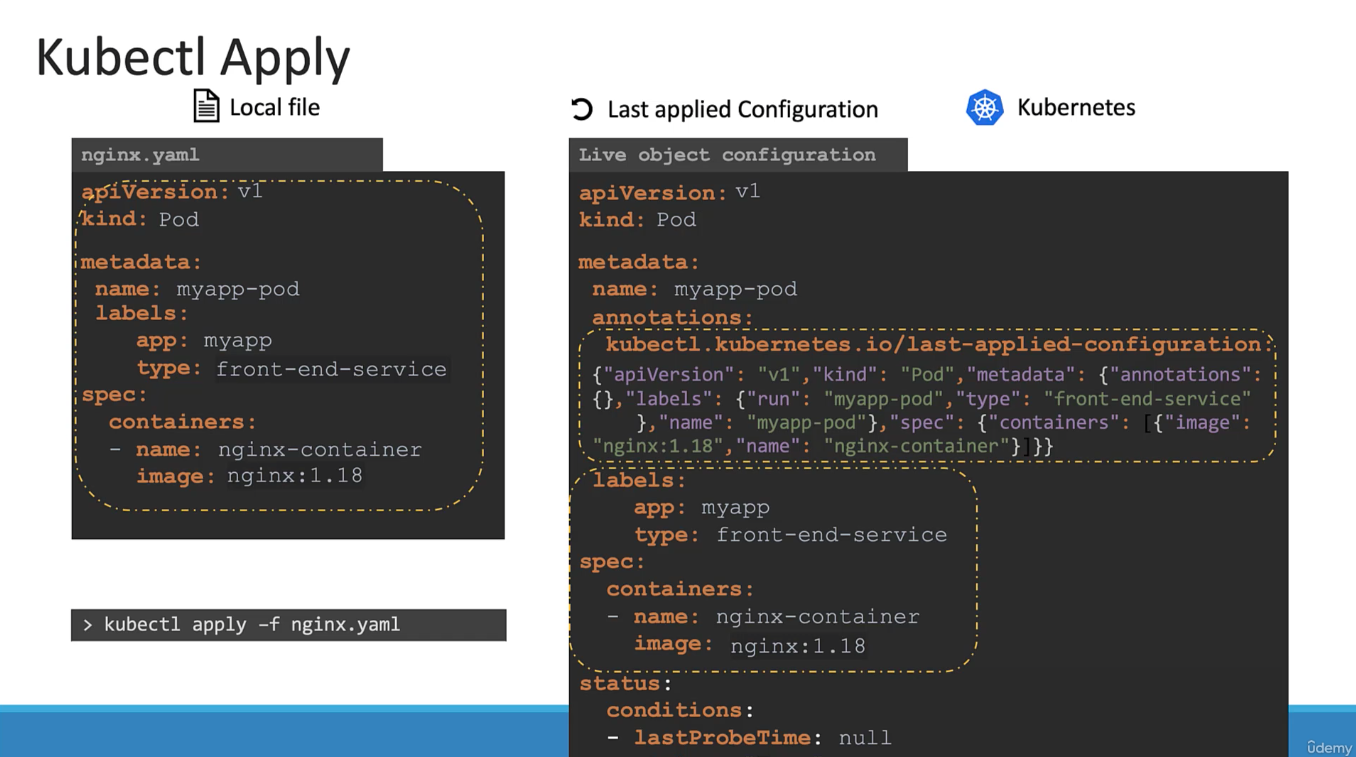

• 命令式語法: 能夠自動比對當前的 K8s 叢集狀態，根據 object configuration file, last-applied-configuration, live object configuration 的 YAML manifest 設定檔，自動調整以符合我們的目標狀態


• 原始設定檔 (object configuration file): 儲存在本地端
• 上次應用的設定檔 (last-applied-configuration): 會轉換成 JSON 格式，儲存在 K8s 叢集中，用來追蹤物件的上次應用設定

• K8s 叢集中現行物件設定檔 (live object configuration): 儲存在 Kubernetes memory 中，透過 lastProbeTime, status 來追蹤物件的當前狀態

• 參考資料

  • Kubernetes Object Management
  • Declarative Management of Kubernetes Objects Using Configuration Files

Scheduling¶

Manual Scheduling¶

思考: 若我們沒有 kube-scheduler 在我們的 K8s 叢集中，我們該如何將 pod 排程到指定的節點上？

• 設定 nodeName 屬性: 指定 pod 要排程到哪個節點上
  • nodeName: 每個 Pod 預設都不會有這個屬性，因為 K8s 叢集的 kube-scheduler 會負責將 pod 排程到適合的節點上
    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: nginx
        labels:
            name: nginx

    spec:
        containers:
        -   name: nginx
            image: nginx
            ports:
            - containerPort: 8080
        # 指定 pod 要排程到哪個節點上
        nodeName: node02




• 假如 K8s 叢集中沒有 kube-scheduler，若我們建立一個 Pod 時，卻未設定 nodeName => Pod 會維持在 Pending 狀態

  • Kubernetes 僅接受建立 Pod 之前，就要先在 YAML manifest 設定檔中指定 nodeName，而不接受再建立 Pod 後才指定 nodeName
  • 解決方案 1: 建立 Pod 之前，就要先在 YAML manifest 設定檔中指定 nodeName

  • 解決方案 2: (若已建立 Pod)，可透過 Binding 物件，將 Pod 排程到指定的節點上

    • 使用 POST 請求，將 request body 以 JSON 格式傳送到 kube-apiserver => 模擬 kube-scheduler 的實際排程 Pod 的行為

      YAML

      apiVersion: v1
      kind: Binding
      metadata:
          name: nginx
      target:
          apiVersion: v1
          kind: Node
          name: node02


      YAML

      apiVersion: v1
      kind: Pod
      metadata:
          name: nginx
          labels:
              name: nginx
      spec:
          containers:
          -   name: nginx
              image: nginx
              ports:
              -   containerPort: 8080




• 在 K8s 叢集中，我們不能將一個運行中的 Pod 移動到另一個節點上，因為 Pod 的 IP address 是固定的，且 Pod 的狀態是不可變的

  • 觀念: 本質上，Pod (container) 算是系統上的一個 process，而 process 是不可移動的
  • 若我們想要將 Pod 移動到另一個節點上，我們必須先刪除 Pod，再重新建立 Pod，並指定 nodeName
  • 法 1: 刪除 Pod，再重新建立 Pod
    Bash

    kubectl delete pod nginx
    kubectl create -f pod-definition.yaml


  • 法 2: 強制替換 Pod
    Bash

    kubectl replace --force -f pod-definition.yaml


Labels & Selectors & Annotations¶

• 在 K8s 叢集中，有許多資源/物件，我們可以透過 labels, selectors 來對過濾、分群這些資源/物件，以進行管理。例如採用以下方式做分類
  • 根據資源類型做分類
  • 根據應用程式類型做分類
  • 根據功能做分類
• 標籤 (labels): 會附加在 K8s 資源/物件上的 key-value pair，用來識別、分類
  • 建立 labels
    YAML

    apiVersion: v1
    kind: Pod
    metadata:
        name: simple-webapp
        # 建立 labels
        labels:
            app: App1
            function: Front-end

    spec:
        containers:
        -   name: simple-webapp
            image: simple-webapp
            ports:
            - containerPort: 8080



• 選擇器 (selectors): 針對 labels，來選擇要管理的資源/物件
  • 使用 selectors
    Bash

    kubectl get pods --selector app=App1

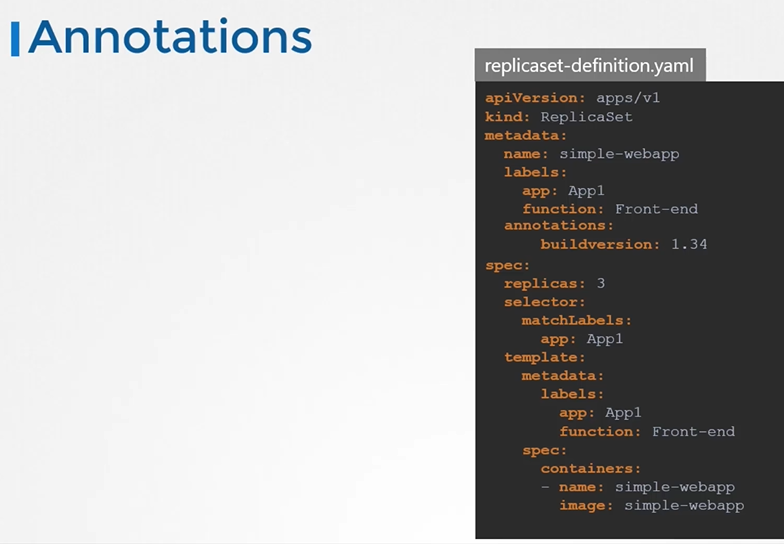

• 註解 (annotations): 可附加在 K8s 資源/物件上的 key-value pair，用來提供/記錄額外的資訊，通常不涉及資源/物件的選擇, 過濾
  YAML

  # replicaset-definition.yaml
  apiVersion: apps/v1
  kind: ReplicaSet
  metadata:
      name: simple-webapp
      labels:
          app: App1
          function: Front-end
      # 建立 annotations
      annotations:
          buildversion: 1.34

  spec:
      replicas: 3
      selector:
          matchLabels:
              app: App1
  template:
      metadata:
          labels:
              app: App1
              function: Front-end
  spec:
      containers:
      -   name: simple-webapp
          image: simple-webapp



• 對所有 K8s 叢集中的資源/物件，使用 labels 做分類
• 對所有 K8s 叢集中的資源/物件，使用多個 labels 做分類

• labels & selectors 應用

  • ReplicaSet

    YAML

    apiVersion: apps/v1
    kind: ReplicaSet
    # ReplicaSet 的 metadata
    metadata:
        name: simple-webapp
        # 建立 labels
        labels:
            app: App1
            function: Front-end

    spec:
        replicas: 3
        # 使用 selectors 來選擇要管理的物件
        selector:
            matchLabels:
                app: App1
        template:
            # Pod 的 metadata (較重要)
            metadata:
                    app: App1
                labels:
                    function: Front-end
        spec:
            containers:
            -   name: simple-webapp
                image: simple-webapp




  • Service

    YAML

    apiVersion: v1
    kind: Service
    metadata:
        name: my-service

    spec:
        # 使用 selectors 來選擇要管理的物件
        selector:
            app: App1
        ports:
        -   protocol: TCP
            port: 80
            targetPort: 9376




Taints & Tolerations¶

• 為了限制 Node 接受某些 Pod 的排程，並讓可以 tolerate 特定 taint 的 Pod 被排程到該 Node 上
  • 注意! taints & tolerations 並不會告訴 Pod 去特定的 Node 上，而是告訴 taint Node 僅能接受具有特定 tolerations 的 Pod
  • taints & tolerations 與安全性或入侵無關，僅是用來限制 Pod 的排程

• taints (污點)

  • 設定於 Node 上
  • 功能: 可以設定當不能 tolerate 的 Pod 被排程到該 Node 上時，該如何處理？
    • NoSchedule: 表示新 Pod 不會被排程到這個節點上，除非這些 Pod 有相應的 toleration
      • 用途: 用於強制性地避免 Pod 被排程到特定節點上
    • PreferNoSchedule: 表示 Kubernetes 會盡量避免將 Pod 排程到這個節點上，但這不是強制的。若沒有其他合適的節點，Pod 仍然可能會被排程到這個節點上
      • 用途: 用於軟性地避免 Pod 排程到特定節點上，但在資源不足或其他情況下允許例外
    • NoExecute: 表示不僅新 Pod 無法被排程到這個節點上，已經在這個節點上的 Pod 也會被驅逐 (除非這些 Pod 有相應的 toleration)
      • 用途: 用於在節點狀態改變或需要進行維護時，驅逐不符合條件的 Pod
  • 設定 taints
    Bash

    kubectl taint nodes node1 app=blue:NoSchedule




  • 去除 taints
    Bash

    kubectl taint nodes node1 app=blue:NoSchedule-


• tolerations (容忍)

  • 預設所有 Pod 都不會有 tolerations
  • 功能: 設定於 Pod 上，概念上如同 taints，只是要寫在 Pod 的 YAML manifest 設定檔中
  • 設定 tolerations
    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: myapp-pod

    spec:
        containers:
        -   name: nginx-container
            image: nginx

        # 設定 tolerations，以 key-value pair 表示，其中 value 需加上雙引號 " "
        tolerations:
        -   key: "app"
            operator: "Equal"
            value: "blue"
            effect: "NoSchedule"




• 為什麼 K8s 叢集的 master node 不會被排程 Pod？

  • 因為在 K8s 叢集初始化時，master node 會自動被設定 taints (預設為 NoSchedule)，且 Pod 未設定 tolerations

    Bash

    kubectl describe node kubemaster | grep Taint




Node Selectors¶

• 用途: 用來限制 Pod 被排程到指定的 Node 上

情境: 假設有三個 Node (node-1, node-2, node-3)，根據其資源配置分別為 large, medium, small，並分別為其設定 labels

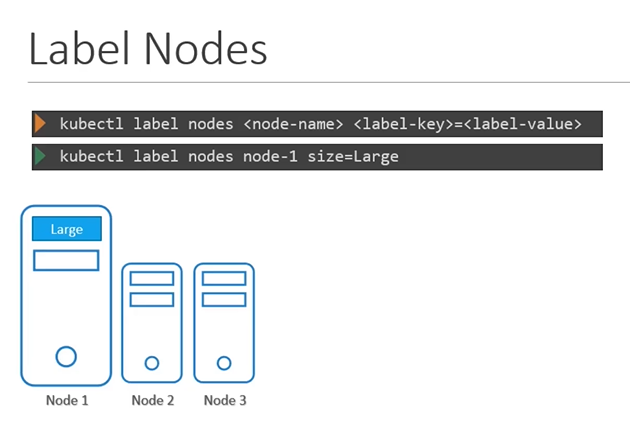

• 步驟 1: 分別為 Pod 設定 labels
  Bash

  kubectl label nodes node-1 size=large
  kubectl label nodes node-2 size=medium
  kubectl label nodes node-3 size=small



• 步驟 2: 建立 Pod 的 YAML manifest 設定檔，並設定 nodeSelector
  YAML

  # pod-definition.yaml
  apiVersion: v1
  kind: Pod
  metadata:
      name: myapp-pod

  spec:
      containers:
      -   name: data-processor
          image: data-processor
      # 根據指定的 label，設定 nodeSelector，以限制 Pod 被排程到指定的 Node 上
      nodeSelector:
          size: Large



• 步驟 3: 建立 Pod
  Bash

  kubectl create -f pod-definition.yaml


• nodeSelector 的限制
  • 僅能使用等於 (Equal) 運算子
  • 若遇到更複雜的需求，就必須使用 Node Affinity 來解決 => e.g. Large or Medium, NOT Small

Node Affinity¶

• 用途: 確保 Pod 能被排程到指定的 Node 上，以符合特定的需求

• 設定 nodeAffinity

  YAML

  # pod-definition.yaml
  apiVersion: v1
  kind: Pod
  metadata:
      name: myapp-pod

  spec:
      containers:
      -   name: data-processor
          image: data-processor
      # 設定 nodeAffinity
      affinity:
          nodeAffinity:
              requiredDuringSchedulingIgnoredDuringExecution:
                  nodeSelectorTerms:
                  # 可支援更複雜的需求 (表達式)
                  -   matchExpressions:
                      -   key: size
                          # 運算子需使用 Pascal Case
                          operator: In
                          values:
                          -   Large
                          -   Medium


  YAML

  apiVersion: v1
  kind: Pod
  metadata:
      name: myapp-pod

  spec:
      containers:
      -   name: data-processor
          image: data-processor
      # 設定 nodeAffinity
      affinity:
          nodeAffinity:
              requiredDuringSchedulingIgnoredDuringExecution:
                  nodeSelectorTerms:
                  # 可支援更複雜的需求 (表達式)
                  -   matchExpressions:
                      -   key: size
                          # 運算子需使用 Pascal Case
                          operator: NotIn
                          values:
                          -   Small


  YAML

  apiVersion: v1
  kind: Pod
  metadata:
  name: myapp-pod

  spec:
      containers:
      -   name: data-processor
          image: data-processor

      # 設定 nodeAffinity
      affinity:
          nodeAffinity:
              requiredDuringSchedulingIgnoredDuringExecution:
                  nodeSelectorTerms:
                      # 可支援更複雜的需求 (表達式)
                      -   matchExpressions:
                          -   key: size
                              # 可使用 Exists 運算子
                              operator: Exists


• nodeAffinity 的類型

  • 目前已可用的

    • Type 1 requiredDuringSchedulingIgnoredDuringExecution: 這是強制性的 Node Affinity。kube-scheduler 只會將 Pod 排程到滿足所有指定 Node Affinity 條件的節點上。若沒有滿足條件的節點，Pod 就無法被排程
    • Type 2 preferredDuringSchedulingIgnoredDuringExecution: 這是有彈性的 Node Affinity。kube-scheduler 會盡量將 Pod 排程到滿足條件的節點上。但如果沒有符合條件的節點，Pod 仍然可以被排程到其他節點

  • 未來正在規劃中的

    • Type 3 requiredDuringSchedulingRequiredDuringExecution: 這是一個計劃中的功能，目前尚未實現。kube-scheduler 只會將 Pod 排程到符合條件的節點上。而在 Pod 運行期間，若節點不再符合條件，Pod 會被驅逐
    • Type 4 preferredDuringSchedulingRequiredDuringExecution: 這是一個計劃中的功能，目前尚未實現。kube-scheduler 會盡量將 Pod 排程到符合條件的節點上。而在 Pod 運行期間，如果節點不再符合條件，Pod 會被驅逐

• 參考資料

  • Schedule a Pod using required node affinity
  • Node affinity

combine Taints & Tolerations & Node Affinity¶

情境: 假設有五個 Node (Blue, Red, Green, Gray, Gray)，並且有五個 Pods (blue, red, green, gray, gray)。
我們希望將 blue Pod 排程到 Blue Node 上，red Pod 排程到 Red Node 上，green Pod 排程到 Green Node 上，gray Pod 排程到 Gray Node 上。
也就是說，在每個顏色的 Node 上，僅能排程對應顏色的 Pod。

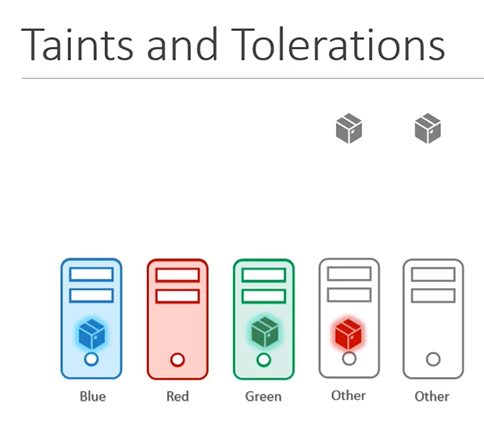

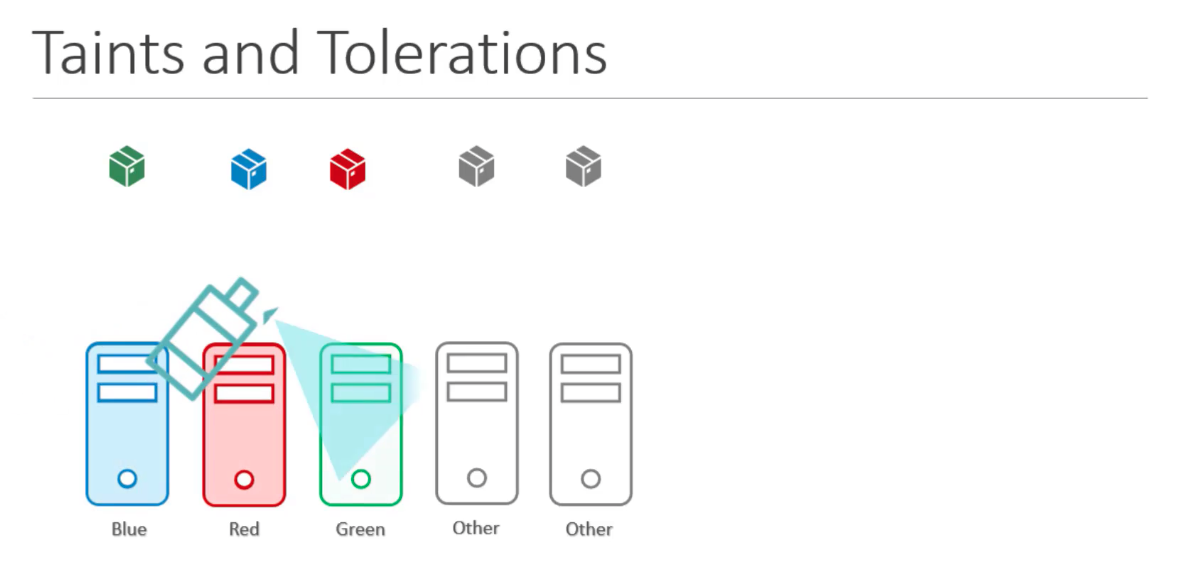

• Taints & Tolerations: 無法確保 Pod 僅會被排程到指定的 Node 上，僅能限制不具備指定 tolerations 的 Pod 不會被排程到指定 taints 的 Node 上 (因此仍然可能會發生非預期的錯誤結果)
  • 設定 Node 的 taints
  • 設定 Pod 的 tolerations
  • 結果 (仍然可能會發生 Pod 排程到錯誤的 Node 上 => 非預期結果)

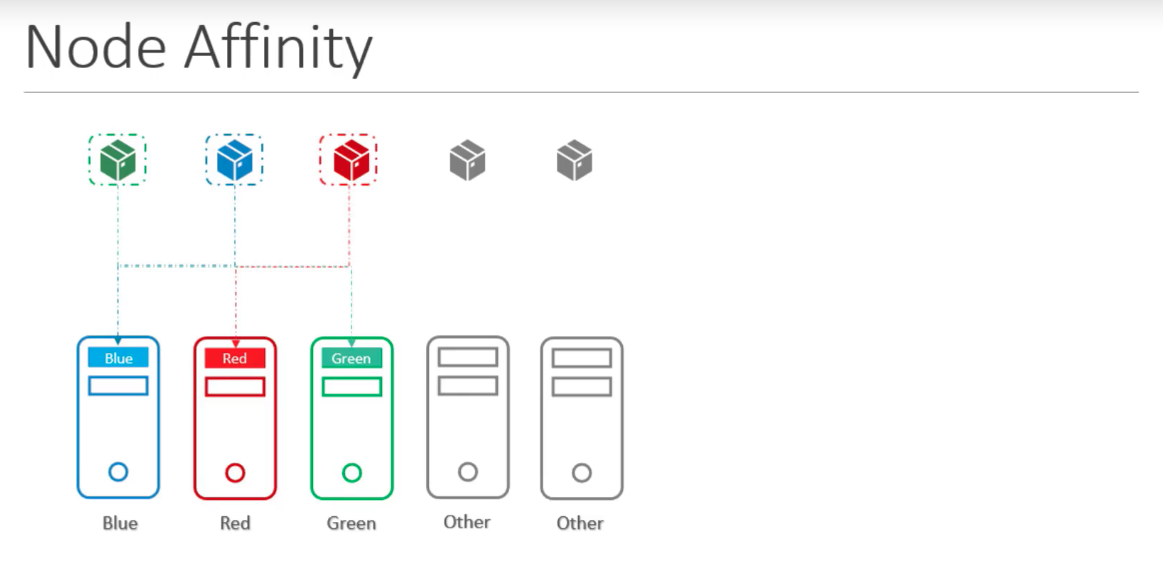

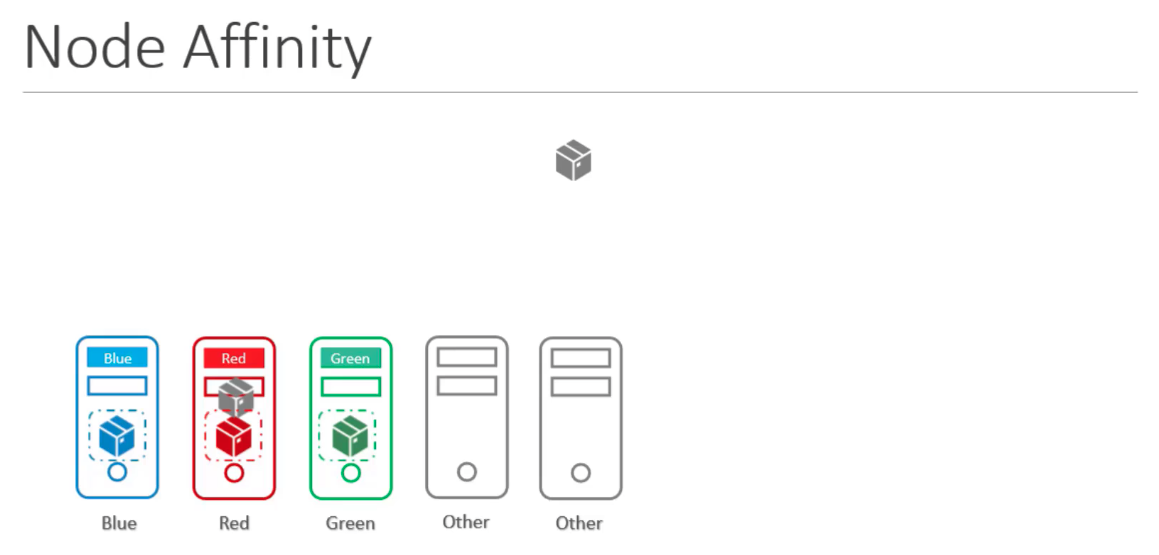

• Node Selectors: 僅能限制指定的 Pod 會被排程到指定的 Node 上，但無法限制其他 Pod 也被排程到指定的 Node 上
  • 結果 (仍然可能會發生 Pod 排程到錯誤的 Node 上 => 非預期結果)

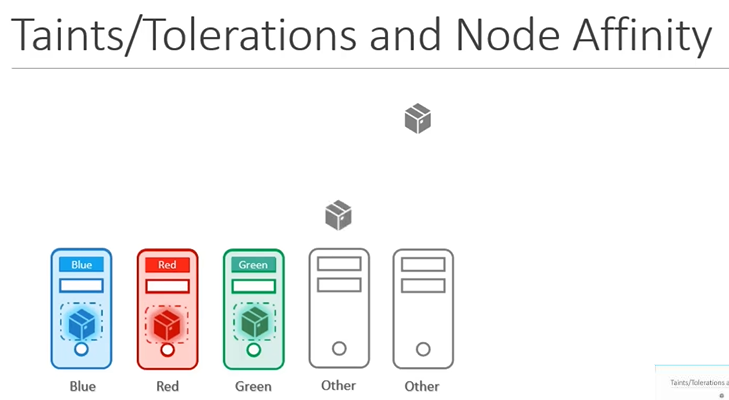

• 正確解法: 使用 Taints & Tolerations 防止其它 Pod 放到錯誤的 Node 上。再使用 Node Affinity 防止 Pod 放到錯誤的 Node 上
  • 結果 (Pod 會被正確地排程到指定的 Node 上)

Resource requests & limits¶

• 用途: 用來限制 Pod 使用的 CPU 和 memory 資源

  • 資源類型
    • CPU: 以 CPU 單位 (vCPU) 來表示
      • 最佳實踐: 設定 CPU requests 就好
    • Memory: 以 memory 單位 (MiB) 來表示

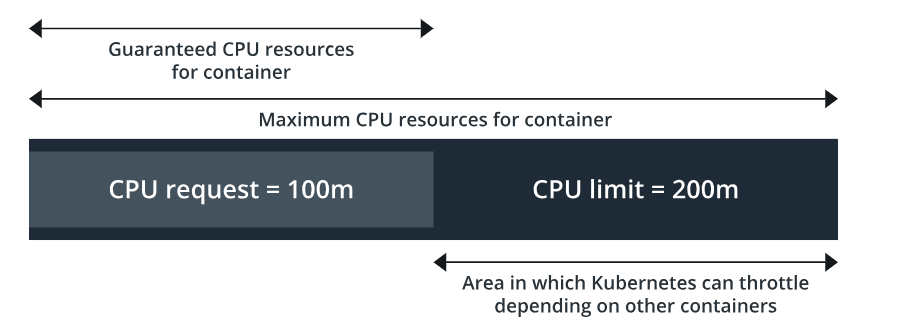

  • 資源請求與限制

    • requests: 代表容器正常運行時，所需的最低資源下限
      • K8s 預設每個 Pod 的 resource requests: CPU = 0.5 vCPU, memory = 256 MiB
    • limits: 代表容器運行過程中，能使用的最多資源上限
      • K8s 預設每個 Pod 的 resource limits: CPU = 1 vCPU, memory = 512 MiB


    圖片出處

    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: simple-webapp-color
        labels:
            name: simple-webapp-color

    spec:
        containers:
        -   name: simple-webapp-color
            image: simple-webapp-color

            ports:
            -   containerPort:  8080

            # 設定 resource requests & limits
            resources:
                requests:
                    memory: "1Gi"
                    cpu: "1"
                limits:
                    memory: "2Gi"
                    cpu: "2"


• 設定 Resource LimitRange: 幫助我們定義每個 Pod 的預設資源請求與限制

  • 會套用在未來建立的 Pod 上，但不會套用於正在執行中的 Pod 上
  YAML

  # limit-range-cpu.yaml
  apiVersion: v1
  kind: LimitRange
  metadata:
      name: cpu-resource-constraint

  spec:
      limits:
      -  default: # limit
              cpu: 500m # 0.5 vCPU
          defaultRequest: # request
              cpu: 500m # 0.5 vCPU
          max: # limit
              cpu: 1 # 1 vCPU
          min: # request
              cpu: 100m # 0.1 vCPU
          type: Container


  YAML

  # limit-range-memory.yaml
  apiVersion: v1
  kind: LimitRange
  metadata:
      name: memory-resource-constraint

  spec:
      limits:
      -   default: # limit
              memory: 1Gi # 1 GiB
          defaultRequest: # request
              memory: 1Gi # 1 GiB
          max: # limit
              memory: 1Gi # 1 GiB
          min: # request
              memory: 500Mi # 500 MiB
          type: Container


• 設定 Resource Quota: 用來設定整個 Namespace 的資源請求與限制

  YAML

  # resource-quota.yaml
  apiVersion: v1
  kind: ResourceQuota
  metadata:
      name: my-resource-quota

  spec:
      hard:
          pods: "10"
          requests.cpu: "4"
          requests.memory: 4Gi
          limits.cpu: "10"
          limits.memory: 10Gi




• 當超過 resource limits 的限制時

  • CPU: 會被限制在指定的 CPU 數量上，超過的部分會被暫停 (throttle)
    • Pod 會顯示處於 Pending 狀態，因為 kube-scheduler 找不到具有足夠 CPU 來排程

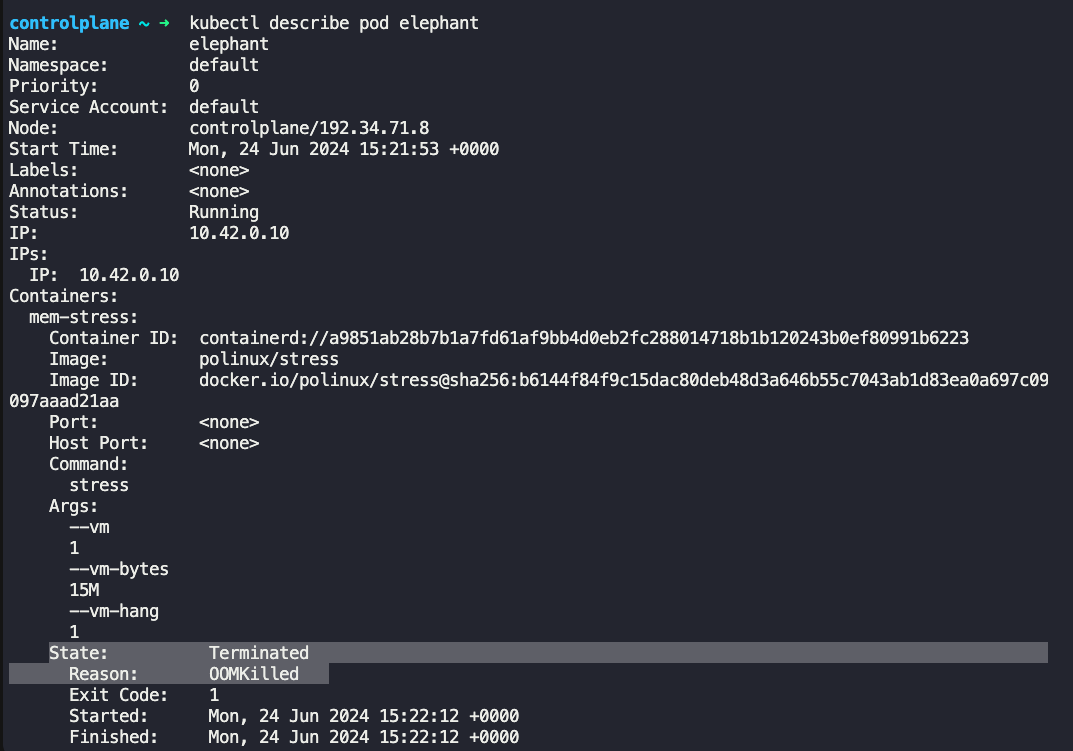

  • Memory: 會被限制在指定的 memory 上，超過的部分會被刪除 (terminate)
    • 因為我們無法節流 (throttle) memory，因此當超過 memory limits 時，僅能透過刪除 Pod 來釋放 memory
    • 會拋出 OOM 錯誤 (Out Of Memory)

DaemonSet¶

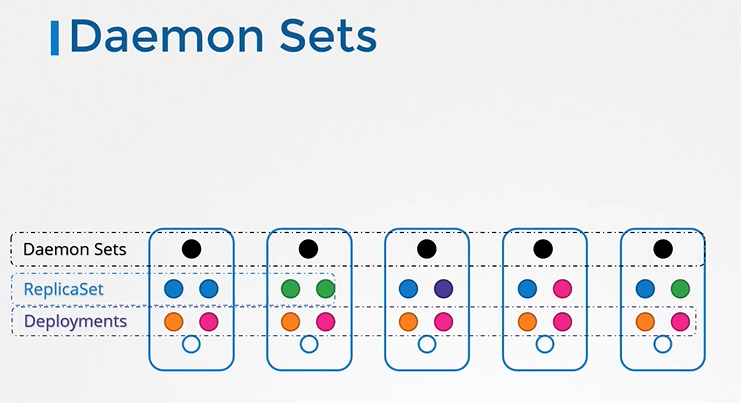

• 用途: 類似 ReplicaSet，能幫助我們在各個 Node 上部署多個相同的 Pod 副本。但是 DaemonSet 僅會在各個 Node 上運行一個 Pod 副本
  • 當有新的 Node 加入 K8s 叢集時，DaemonSet 會自動在新的 Node 上部署一個 Pod 副本
  • 當有 Node 從 K8s 叢集中移除時，DaemonSet 會自動刪除該 Node 上的 Pod 副本

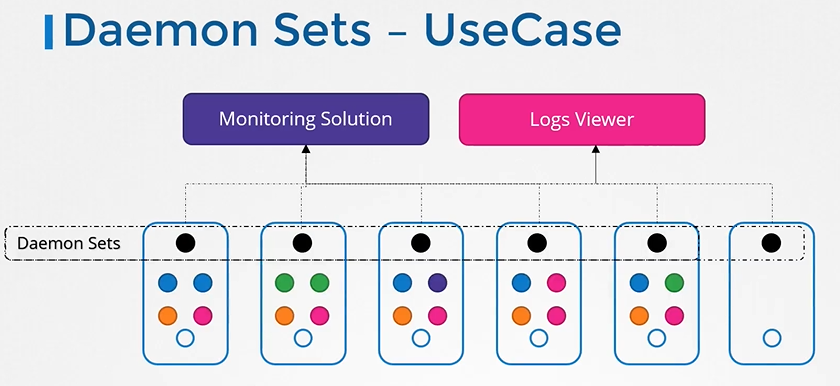

• 常見應用情境: Monitoring solution, Logs viewer, kube-proxy, Networking solution

• 建立 DaemonSet

  • 類似於 ReplicaSet 的 YAML manifest 設定檔，但是 kind 要改成 DaemonSet
    YAML

    # daemonset-definition.yaml
    apiVersion: apps/v1
    kind: DaemonSet
    metadata:
        name: monitoring-daemon
        labels:
            app: nginx

    spec:
        selector:
            matchLabels:
                app: monitoring-agent
        template:
            metadata:
                labels:
                    app: monitoring-agent
        spec:
            containers:
            -   name: monitoring-agent
                image: monitoring-agent


  Bash

  kubectl create -f daemonset-definition.yaml


• 檢視在所有的 Namespace 中，目前所有的 DaemonSet

  Bash

  kubectl get daemonsets -A


• 詳細檢視指定 DaemonSet 的資訊

  Bash

  kubectl describe daemonsets monitoring-daemon




• DaemonSet 是如何將 Pod 分別排程到各個 Node 上的？

  • 在 K8s v1.12 之前: 使用 nodeSelector
  • 在 K8s v1.12 之後: 使用 Node Affinity, default kube-scheduler

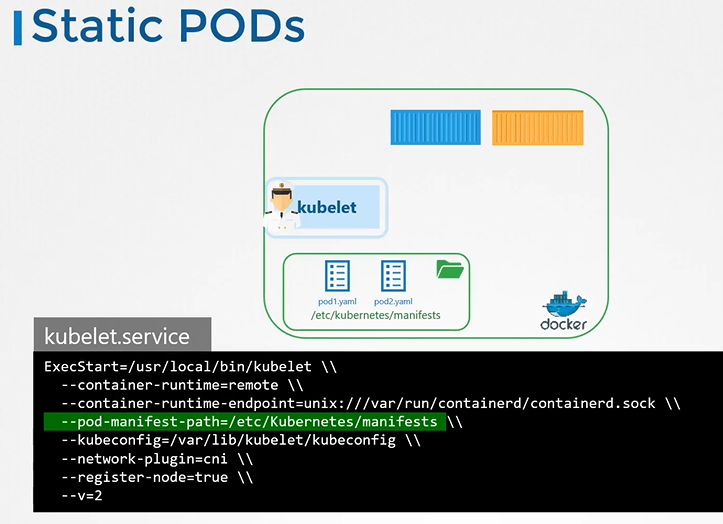

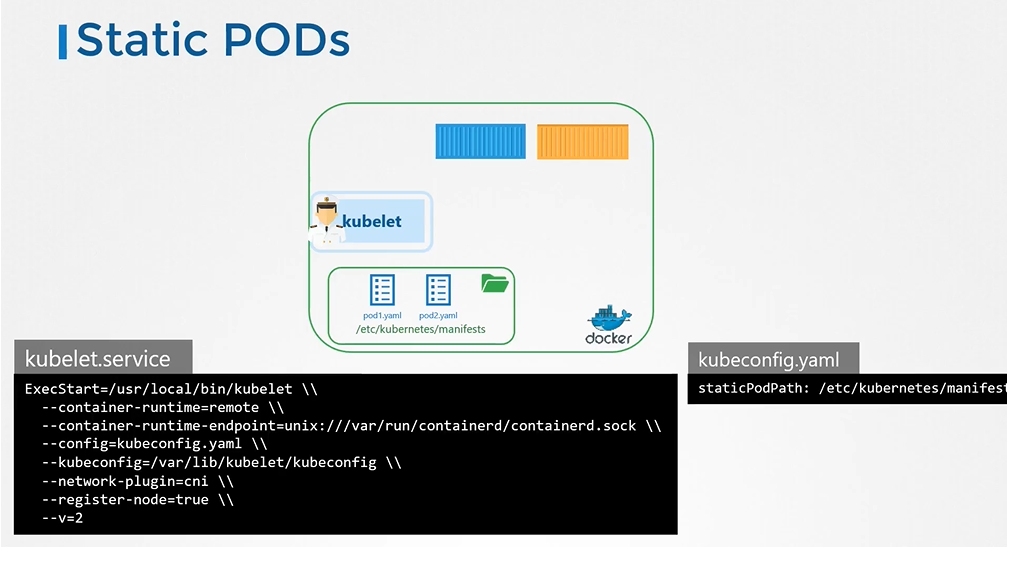

Static Pods¶

• Static Pod: 在 K8s 叢集中，由 kubelet 直接管理的 Pod，而不是透過 kube-apiserver 來建立、管理
  • kubelet 會自動監控、啟動這些 Static Pod
  • 不會被記錄在 etcd 中，因此不能透過 kubectl 指令來管理

• 假設沒有 K8s 叢集，也沒有 Master Node，也沒有 kube-apiserver。那麼 Worker Node 會如何運作？

  • Ans: kubelet 會透過預設在 /etc/kubernetes/manifests 目錄下的 YAML manifest 設定檔，來建立 Static Pods
    • 法 1: 透過 CLI 的 --pod-manifest-path 選項，通知 kubelet 建立 Static Pods
    • 法 2: 編輯 kubeconfig.yaml 設定檔，加入 staticPodPath: /etc/kubernetes/manifests 設定，通知 kubelet 建立 Static Pods

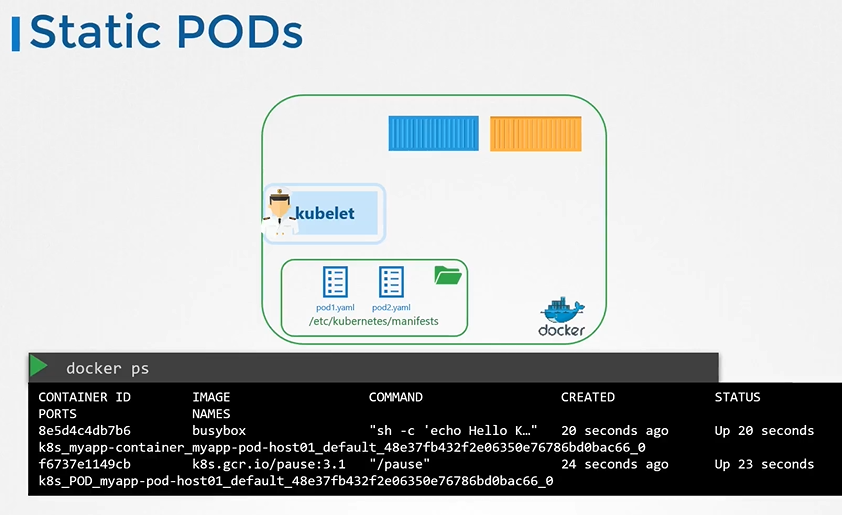

  • 這時候，若要檢視當前有哪些 Static Pods，因為我們沒有一個完整的 K8s 叢集，因此只能透過 Docker 指令來查看

    Bash

    docker ps




• kubelet 可以透過以下兩種方式，建立 Pod (兩種 Pods 都可以經由 kubectl get pods 查看)

  • 由 kube-apiserver 運用 HTTP request，通知 kubelet 建立 Pod
  • kubelet 根據 /etc/kubernetes/manifests 目錄下的 YAML manifest 設定檔，建立 Static Pods
    • 其實，當建立 Static Pod 時，也會在 kube-apiserver 建立一個 read-only mirror object。因此，如果要編輯這個 Static Pod，還是必須到 Worker Node 的 /etc/kubernetes/manifests 目錄下編輯 YAML manifest 設定檔

• Static Pod 的應用情境

  • kubeadm 設定 K8s 叢集的方式: 因為 Static Pod 不需要依賴 K8s 叢集的特性，因此可在各節點上，透過 kubelet 建立 Static Pod，來運行各種系統服務 (e.g. controller-manager, apiserver, etcd, scheduler)。並且 kubelet 會自動管理這些系統服務，確保其持續運行

• 檢視所有 Namespace 中有幾個 Static Pods

  • 查看 Pod name 的後綴，會帶有 Node name 的就是 Static Pods

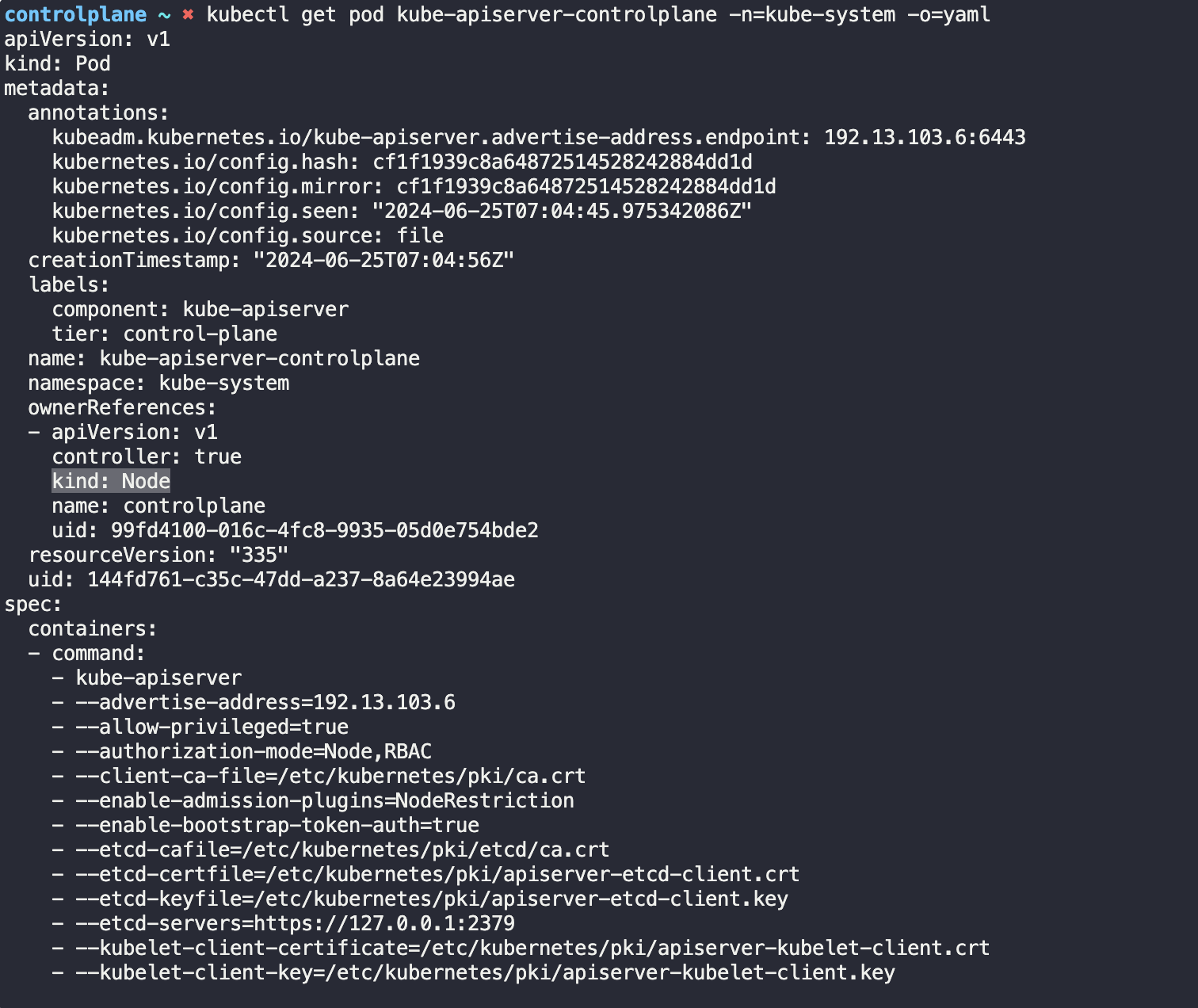

  • 檢視 Static Pods 的詳細資訊: ownerReferences.kind = Node
• Static Pod 的 YAML manifest 設定檔會存放在哪？

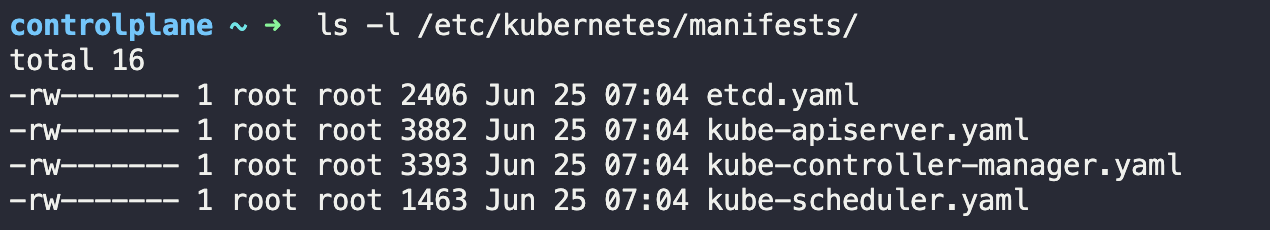

  • 步驟 1: 檢視 kubelet 的 /var/lib/kubelet/config.yaml 設定檔內容，確認 staticPodPath: /etc/kubernetes/manifests 的路徑位置
    • 預設會放在 Node 上的 /etc/kubernetes/manifests 目錄下
  • 步驟 2: 到 staticPodPath 確認當前 kubelet 有哪些關於 Static Pod 的設定檔
• Static Pods vs. DaemonSets

Multiple Schedulers¶

• 用途: 可以在 K8s 叢集中，同時部署多個 scheduler
• 手動建立一個自定義的 scheduler
  • 法 1: 透過 scheduler 的 binary 檔，建立 scheduler
    • 下載 scheduler 的 binary 檔
      Bash

      wget https://storage.googleapis.com/kubernetes-release/release/v1.12.0/bin/linux/amd64/kube-scheduler


    • 指定 scheduler 名稱，以及 scheduler 的 YAML manifest 設定檔
  • 法 2: 將 scheduler 視為一個 Pod，先建立 scheduler-config 檔後，再宣告 --config 選項來指定 scheduler 的 YAML manifest 設定檔的路徑
    • leaderElect: true 表示這個 scheduler 會選舉一個 leader，並且只有 leader 才會執行任務 (因為在 K8s 叢集中，一次只能有一個 scheduler 處於 active 狀態，以避免排程演算法的決策衝突問題)
    • 建立 scheduler Pod
      Bash

      kubectl create -f my-custom-scheduler.yaml


• 檢視指定 Namespace 中的所有 Scheduler Pods
  Bash

  kubectl get pods -n kube-system

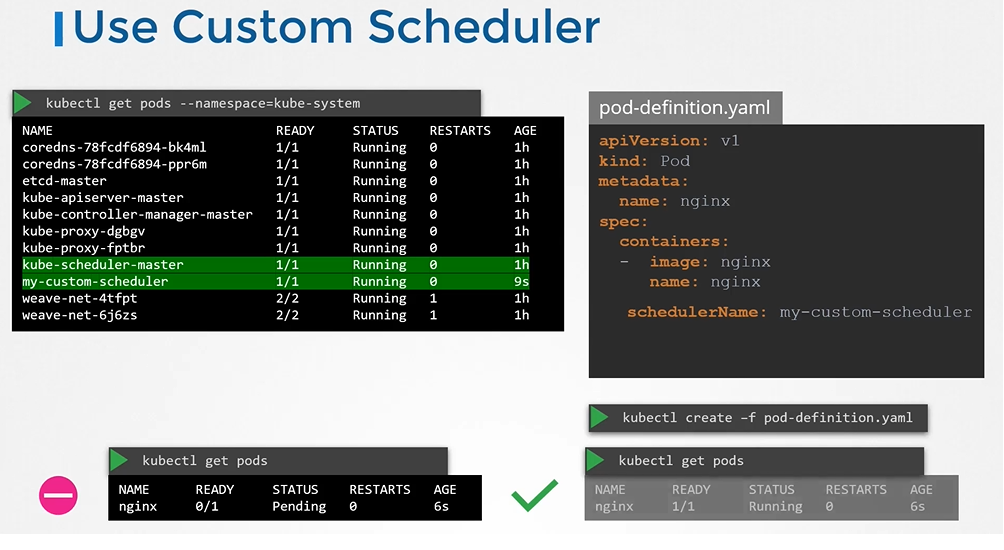

• 運用剛剛建立的 scheduler，建立一個 Pod: 設定 schedulerName 參數值

  YAML

  apiVersion: v1
  kind: Pod
  metadata:
      name: nginx

  spec:
      containers:
      -   image: nginx
          name: nginx
      # 指定使用自定義的 scheduler
      schedulerName: my-custom-scheduler

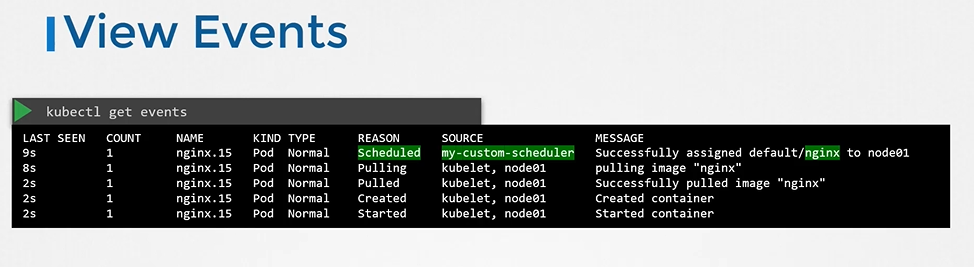

• 如何查詢哪個 scheduler 負責排程哪些 Pods？

  Bash

  kubectl get events -o=wide




• 如何查詢 scheduler 的排程記錄 log？

  Bash

  kubectl logs my-custom-scheduler -n=kube-system




Configuring Scheduler Profiles¶

• 每個 scheduler 都會具備以下幾個擴展點 (extension points)，能透過加入插件 (plugin) 的方式，來擴展 scheduler 的功能
  • 擴展點 (extension points): 表示排程過程中的特定階段，這些階段能允許使用者插入自定義插件邏輯，以修改 or 擴展 scheduler 的行為
  • 插件 (plugins): 附加在scheduler 的擴展點上，用來自定義 or 擴展 scheduler 的行為

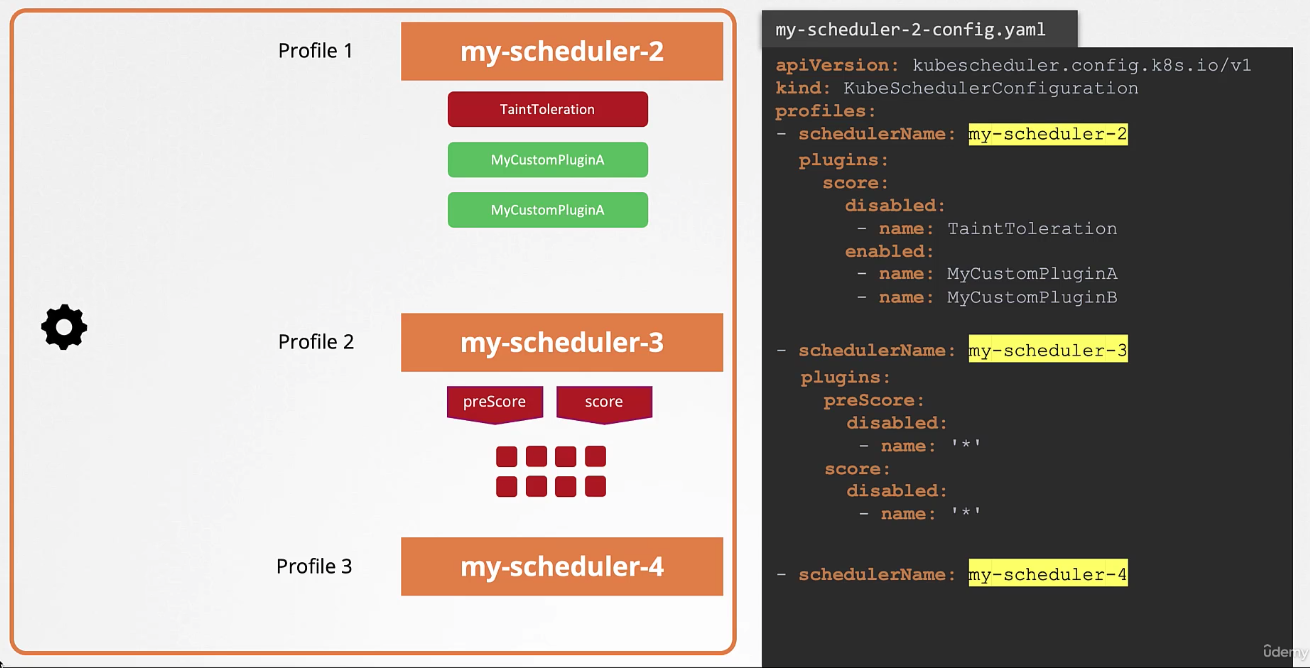

• 從 K8s v.1.18 以後，能透過 KubeSchedulerConfiguration 物件，在同一份 scheduler 設定檔中，設定多個 scheduler profiles
  • profiles: 能指定多個 schedulerName，以設定多個 scheduler profiles
    • plugins: 可分別設定各個 scheduler 的 plugins 內容

Logging & Monitoring¶

Logging¶

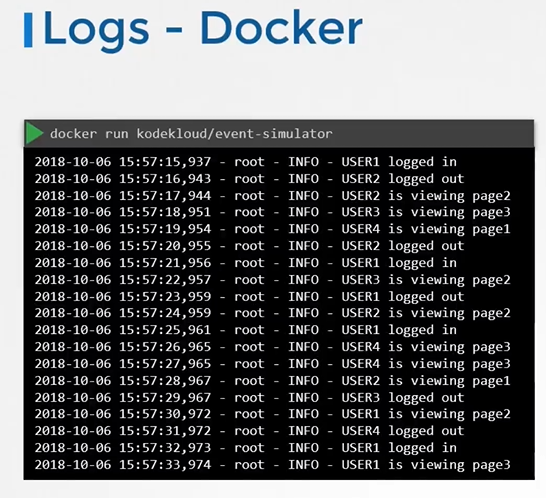

• Docker: 執行一個模擬產生 log 的程式，並實時查看 log 資訊

  -f 參數: 表示 follow，用來實時追蹤 log 輸出資訊，類似於 Linux 中的 tail -f 命令

• Kubernetes: 建立並執行一個模擬產生 log 的 Pod，並實時查看 log 資訊

  YAML

  # pod-definition.yaml
  apiVersion: v1
  kind: Pod
  metadata:
      name: event-simulator-pod

  spec:
      containers:
      -   name: event-simulator
          image: kodekloud/event-simulator


  Bash

  kubectl logs -f event-simulator-pod




• 若在一個 Pod 中，有多個 container，則需指定 container name

  Bash

  # kubectl logs -f <pod-name> -c <container-name>
  kubectl logs -f even-simulator-pod -c event-simulator




Monitoring¶

• 截至目前(2024)，K8s 官方並無內建的全功能監控工具，因此需要透過第三方開源工具來監控 K8s 叢集

• Heapster 曾經是 K8s 官方的監控工具，但在 K8s v1.11 之後，已經被淘汰。現已由 Metrics Server 取代

• Metrics Server

  • 僅提供基本的監控功能 (e.g. CPU, Memory 使用率)，並不提供進階的監控功能 (log 收集、進階分析、視覺化顯示)
  • 僅會將各個 Node 上的 metrics 資料，儲存在 in-memory 中，而不會儲存在硬碟中，因此我們無法透過 Metrics Server 查詢歷史監控資料

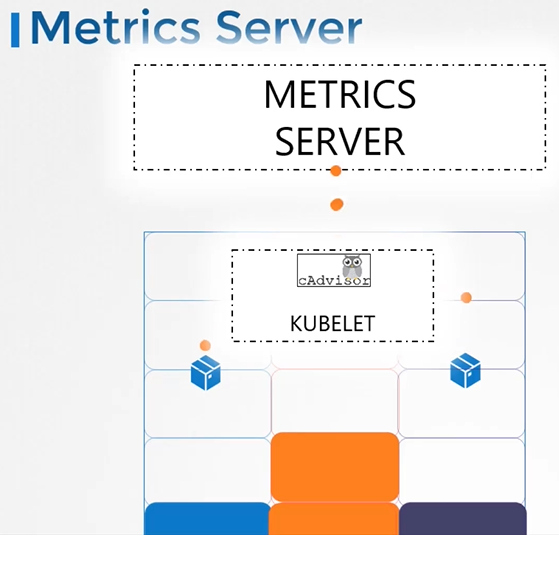

• 每個 Node 是如何收集監控指標的資料呢？

  • 透過 kubelet 的 cAdvisor 來收集 Pod 的監控指標資料，並定期向 Metrics Server 回報



• 啟動 Metrics Server

  • 法 1 (minikube):
    Bash

    minikube addons enable metrics-server


  • 法 2 (其它情況):

    Bash

    git clone https://github.com/kubernetes-incubator/metrics-server.git


    Bash

    kubectl create -f metric-server/deploy/1.8+/




• 監控 Node-level 的指標

  • 正在運行中的節點數量
  • CPU 使用率
  • Memory 使用率
  • Disk 使用率
  • Network 使用率
  Bash

  kubectl top node


• 監控 Pod-level 的指標

  • 正在運行中的 Pod 數量
  • CPU 使用率
  • Memory 使用率
  • Disk 使用率
  • Network 使用率
  Bash

  kubectl top pod




Application Lifecycle Management¶

Rolling Updates and Rollbacks in Deployments¶

• 當我們第一次建立 Deployment，會觸發一個 Rollout，產生一個 Revision。而之後的每次更新，都會觸發一個新的 Rollout，產生一個新的 Revision

Deployment-Rollout Strategy¶

• 建立 Deployment
  Bash

  kubectl create deployment nginx --image=nginx


• 查看當前 Deployment 的滾動更新狀態，告訴我們新的 Pod 是否已經就緒
  Bash

  kubectl rollout status deployment/myapp-deployment


• 查看 Deployment 的歷史記錄，包含每次變更的修訂版本、變更原因

  Bash

  kubectl rollout history deployment/myapp-deployment




• Deployment 的兩種 Rollout 策略

  • Recreate: 先刪除舊的 Pod，再建立新的 Pod
  • RollingUpdate (預設): 滾動更新，逐步刪除舊的 Pod，並建立新的 Pod
    • maxUnavailable: 一次最多刪除多少個 Pod
    • maxSurge: 一次最多新增多少個 Pod

• 更新 Deployment 的 Rollout 策略

  • 法 1: 透過 kubectl edit 指令，編輯 Deployment 的 YAML manifest 設定檔

    Bash

    kubectl edit deployment-definition.yaml


    YAML

    # deployment-definition.yaml
    apiVersion: apps/v1
    kind: Deployment
    metadata:
        name: myapp-deployment
        labels:
            app: nginx
    spec:
        template:
            metadata:
                name: myap-pod
                labels:
                    app: myapp
                    type: front-end
            spec:
                containers:
                -   name: nginx-container
                    image: nginx:1.7.1

        replicas: 3
        selector:
            matchLabels:
                type: front-end


    Bash

    kubectl apply -f deployment-definition.yaml


  • 法 2: 透過 kubectl set 指令，設定 Deployment 的 Rollout 策略

    Bash

    kubectl set image deployment/myapp-deployment nginx=nginx:1.9.1




• 升級 Deployment 的版本: K8s 叢集會建立一個新的 ReplicaSet 來建立新的 Pods

• 回滾 Deployment 的版本: 運用 kubectl rollout undo 指令，K8s 叢集會將新的 ReplicaSet 中的 Pods 刪除，並重新建立舊的 ReplicaSet 中的 Pods

  Bash

  kubectl rollout undo deployment/myapp-deployment




• 統整: 關於 Deployment 的常見 kubectl 指令

  Bash

  kubectl create -f deployment-definition.yaml
  kubectl get deployments
  kubectl apply -f deployment-definition.yaml
  kubectl set image deployment/myapp-deployment nginx=nginx:1.9.1
  kubectl rollout status deployment/myapp-deployment
  kubectl rollout history deployment/myapp-deployment
  kubectl rollout undo deployment/myapp-deployment




Configure Applications¶

• 設定應用程式的 Command & Arguments
  • container 不是用來託管作業系統（operating system）的，而是用來執行特定任務 or 進程（process），例如: 網頁伺服器、應用程式伺服器、資料庫伺服器...等
    • 當任務完成後，container 會自動結束（亦即，containter 僅在其內部的 process 處於 active 狀態時，才會存在）
    • 預設情況下，Docker 在執行時，不會將 terminal 附加到 container 上
• 如何指定不同的指令，來啟動 container 呢？
  • 法 1 (臨時作法): 當 Docker 執行時，在 CLI 加上指定的執行選項
    Bash

    docker run ubuntu sleep 5


  • 法 2 (永久作法): 可透過設定 Dockerfile 的 ENTRYPOINT、CMD 指令
    • ENTRYPOINT: 定義 container 啟動時，一定要先執行的指令
    • CMD: 定義 container 啟動時，要執行的指令

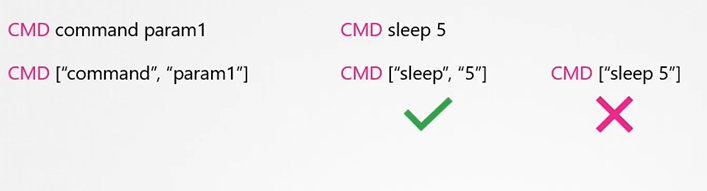

      • Tips: 必須用陣列 [ ] 來表示，且其中的元素都必須用雙括弧 " " 來表示，陣列元素之間需用逗號 , 做分隔
    • 建立 Dockerfile
      Docker

      FROM ubuntu
      CMD ["sleep", "5"]


    • 建立 Docker image
      Bash

      docker build -t ubuntu-sleeper .


    • 執行 Docker container
      Bash

      docker run ubuntu-sleeper


• Dockerfile CMD vs. ENTRYPOINT 的應用

  • 情況 1: 僅宣告 CMD。當 Docker 執行容器時，可透過 CLI 傳遞指令、參數，來覆寫 CMD 指令
  • 情況 2: 僅宣告 ENTRYPOINT。當 Docker 執行容器時，只要傳遞參數即可

  • 情況 3: 僅宣告 ENTRYPOINT，但 Docker 執行容器時，未傳遞參數 => 會報錯（missing operand）

  • 情況 4: 同時宣告 ENTRYPOINT 與 CMD。當 Docker 執行容器時，CMD 指令會作為參數，傳遞給 ENTRYPOINT 指令

  • 情況 5: 同時宣告 ENTRYPOINT 與 CMD，且當 Docker 執行容器時，透過 CLI 傳遞參數，會覆寫原本的 CMD 指令
  • 情況 6: 同時宣告 ENTRYPOINT 與 CMD，且當 Docker 執行容器時，透過 CLI 傳遞參數，會覆寫原本的 ENTRYPOINT 指令

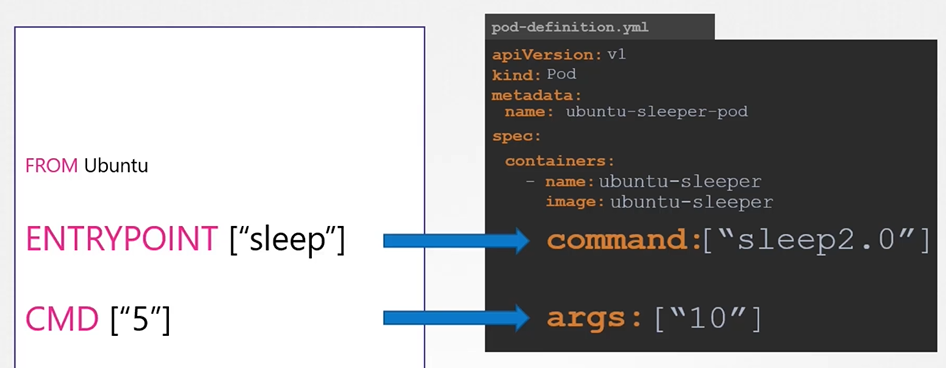

• Dockerfile vs. Kubernetes Pod YAML manifest 設定檔

  • Dockerfile
    Docker

    FROM ubuntu
    ENTRYPOINT ["sleep"]
    CMD ["5"]


  • K8s Pod 的 YAML manifest 設定檔
    YAML

    apiVersion: v1
    kind: Pod
    metadata:
        name: ubuntu-sleeper-pod

    spec:
        containers:
        -   name: ubuntu-sleeper
            image: ubuntu-sleeper
            command: ["sleep2.0"]
            args: ["10"]


  • 注意! Dockerfile 中的 ENTRYPOINT 指令，會對應到 K8s Pod YAML manifest 設定檔中的 command 欄位; 而 CMD 指令，則會對應到 args 欄位

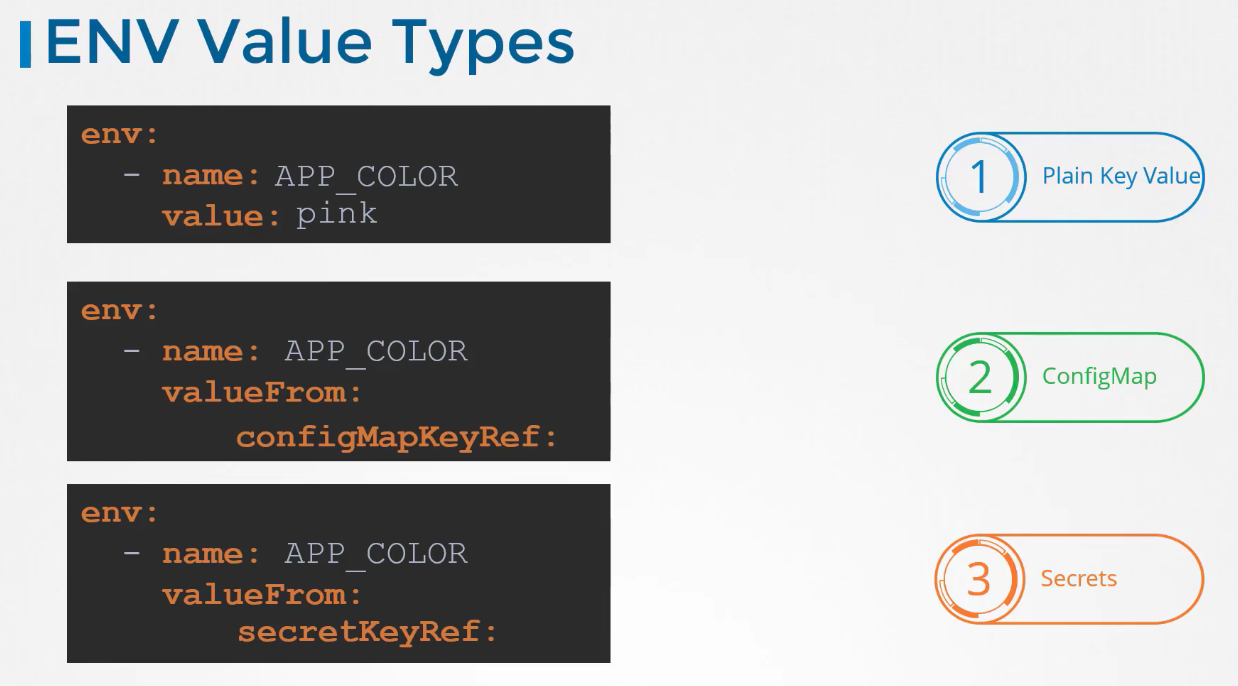

• 設定環境變數

  • 法 1: 運用單純的 key-value 鍵值對，設定環境變數
  • 法 2: 運用 K8s ConfigMap，設定環境變數。需用陣列 [ ] 表示，以及使用 valueFrom.configMapKeyRef 來給定 ConfigMap
  • 法 3: 運用 K8s Secrets，設定環境變數。需用陣列 [ ] 表示，以及使用 valueFrom.secretKeyRef 來給定 Secrets

ConfigMap¶

• 用途: 儲存應用程式的設定資料

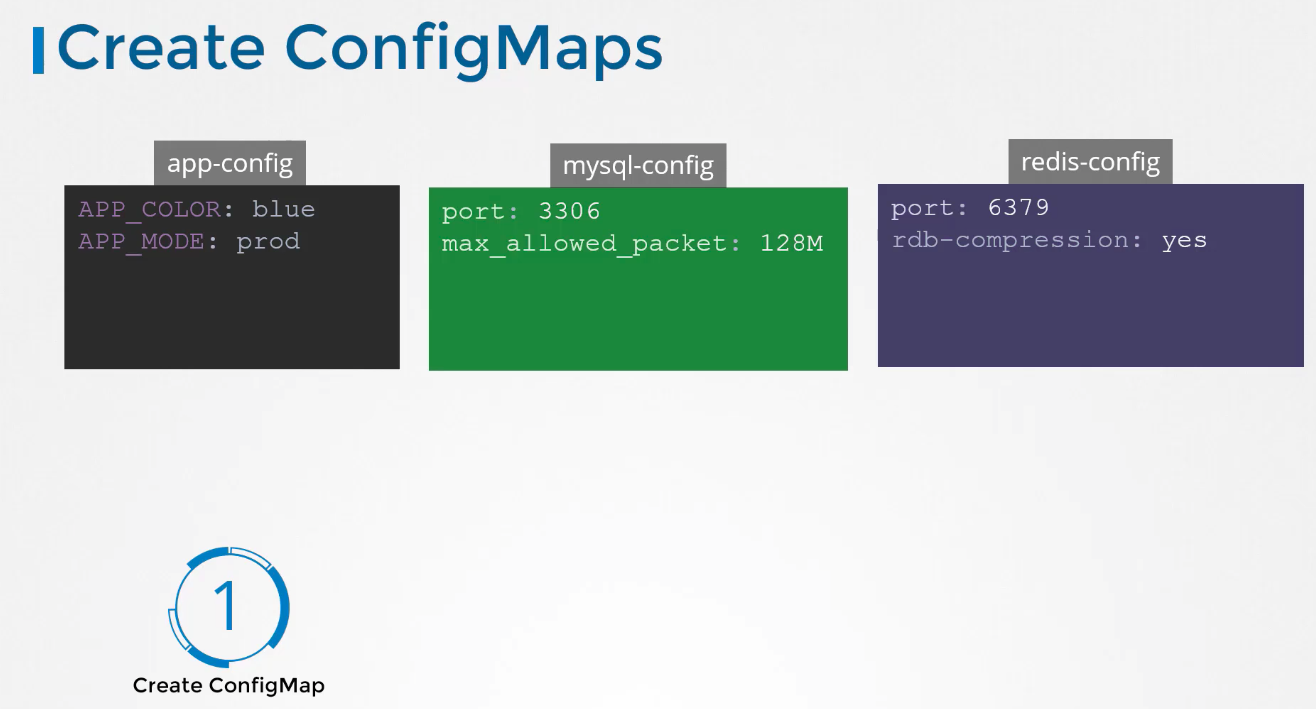

• 建立 ConfigMap

  • 命令式 (Imperative):

    Bash

    # 在 CLI 上，直接給定 key-value 對，來建立 ConfigMap
    kubectl create configmap app-config --from-literal=APP_COLOR=blue --from-literal=APP_MODE=prod


    Bash

    # 透過檔案來建立 ConfigMap
    kubectl create configmap app-config --from-file=app_config.properties




  • 宣告式 (Declarative):

    YAML

    # configmap-definition.yaml
    apiVersion: v1
    kind: ConfigMap
        metadata:
            name: app-config
        data:
            APP_COLOR: blue
            APP_MODE: prod


    Bash

    kubectl create -f configmap-definition.yaml

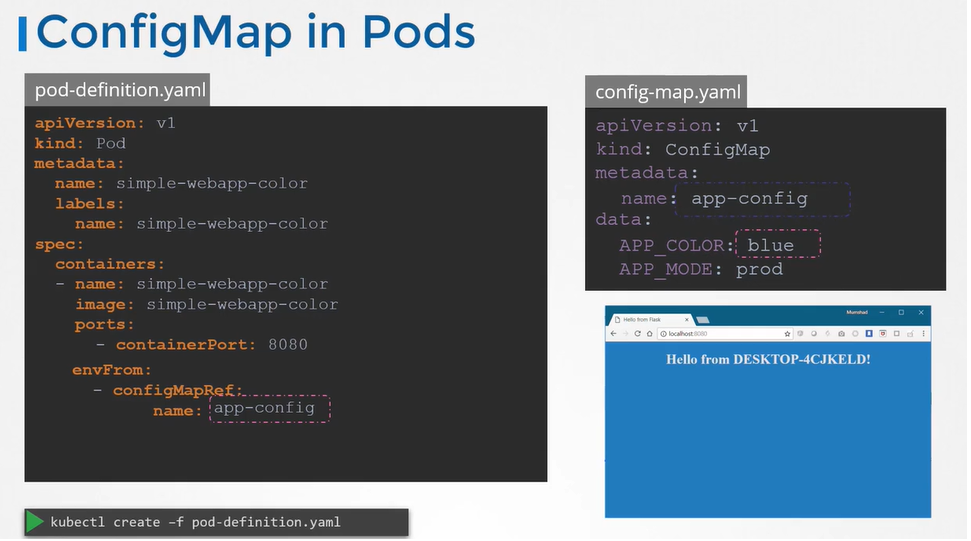

• 注入 ConfigMap 到 Pod 中

  • envFrom.configMapRef: 適用於需要將所有 ConfigMap 的 key-value 對，都作為環境變數的情況

    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: simple-webapp-color
    spec:
        containers:
        -   name: simple-webapp-color
            image: simple-webapp-color
            ports:
            - containerPort: 8080

            # 注入 ConfigMap 到 Pod 中 (`envFrom` 採用陣列表示)
            envFrom:
            - configMapRef:
                name: app-config


    YAML

    # configmap-definition.yaml
    apiVersion: v1
    kind: ConfigMap
    metadata:
        name: app-config
    data:
        APP_COLOR: blue
        APP_MODE: prod


    Bash

    kubectl create -f pod-definition.yaml




  • 其它方式

    • env.valueFrom.configMapKeyRef: 適用於只需要特定 ConfigMap 的 key-value 對，作為環境變數的情況
    • volumes.configMap: 適用於應用程式，需要 volume 形式的設定資料，作為環境變數的情況

• 查詢目前有哪些 ConfigMaps

  Bash

  kubectl get configmaps
  # (or)
  # kubectl get cm




• 詳細檢視指定的 ConfigMap

  Bash

  kubectl describe configmap app-config -o=yaml


Secrets¶

• 用途: 儲存系統的機敏資料

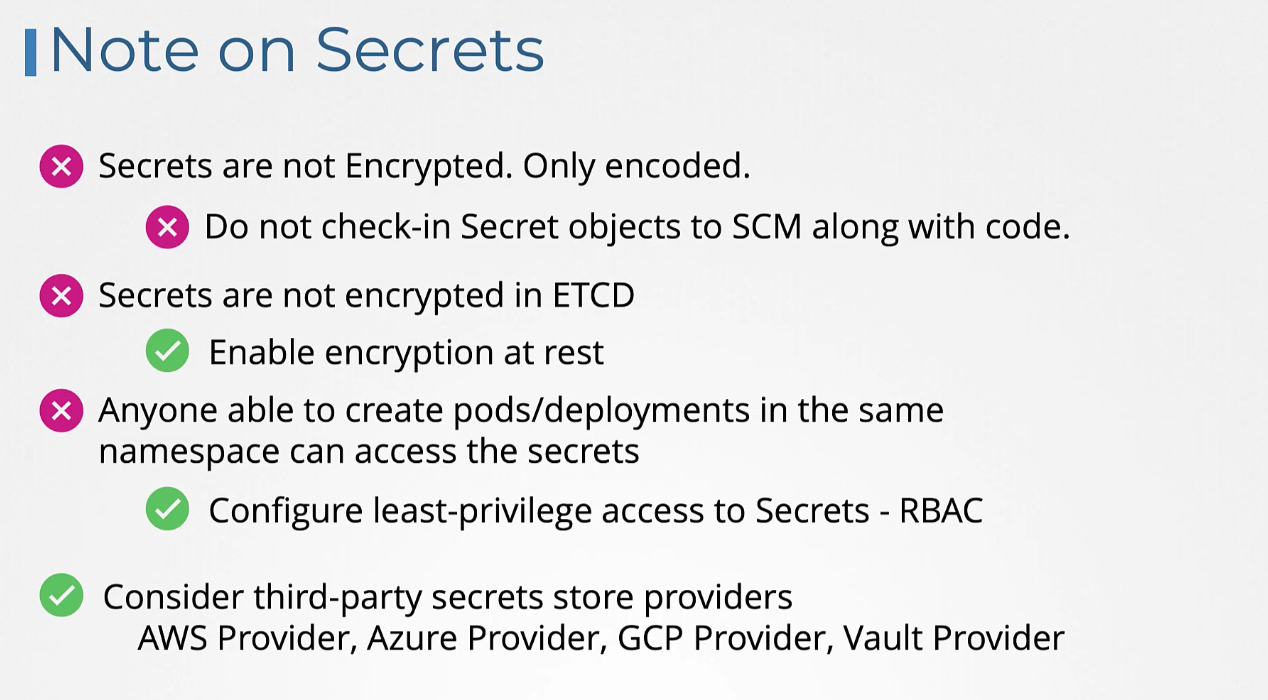

• 注意! K8s 的 Secrets 只是用 base64 編碼 (encode) 過的資料而已，這並不算是真正的加密 (encrypt)。任何人只要知道 base64 編碼的解碼 (decode) 方法，就能解碼 Secrets

  • 安全性概念: 儘管 K8s 官方文件將 Secrets 視為存儲敏感數據的 "更安全選擇 (safer option)"，這主要是因為它們比純文字 (plain text) 較安全，可以降低意外洩漏密碼、其他機敏資料的風險。真正的安全性來自於如何使用和管理這些 Secrets，而不是 Secrets 本身的安全性

  • 可參考 K8s 官方文件: Encrypting Confidential Data at Rest

  • 建立 Secret

  • 命令式 (Imperative):

    Bash

    # 在 CLI 上，直接給定 key-value 對，來建立 Secret
    kubectl create secret generic app-secret --from-literal=DB_Host=mysql --from-literal=DB_User=root --from-literal=DB_Password=paswrd


    Bash

    # 透過檔案來建立 Secret
    kubectl create secret generic app-secret --from-file=app_secret.properties




  • 宣告式 (Declarative):

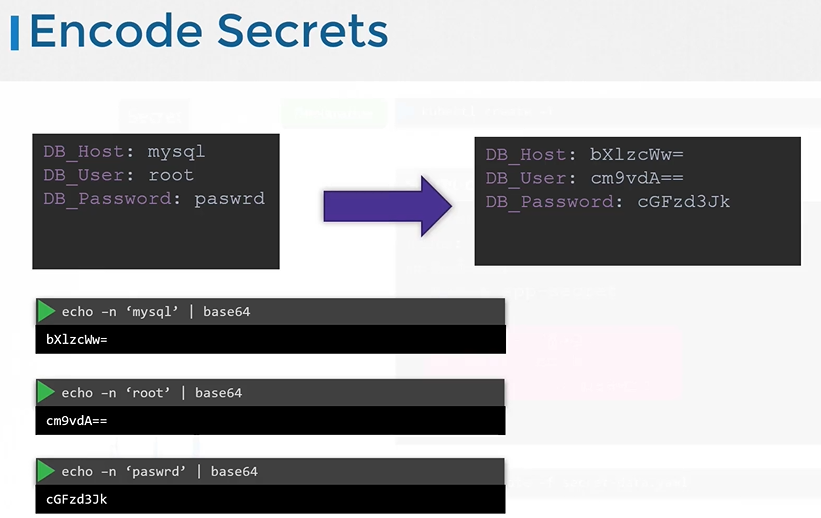

    • 將原始機敏資料，運用 base64 編碼 (非加密)

      Bash

      echo -n "mysql" | base64
      echo -n "root" | base64
      echo -n "paswrd"| base64




    • 建立 Secret 的 YAML manifest 設定檔

      YAML

      # secret-data.yaml
      apiVersion: v1
      kind: Secret
      metadata:
          name: app-secret
      data:
          DB_Host: bX1zcWw=
          DB_User: cm9vdA==
          DB_Password: cGFzd3Jk


    • 建立 Secret
      Bash

      $ kubectl create -f secret-data.yaml

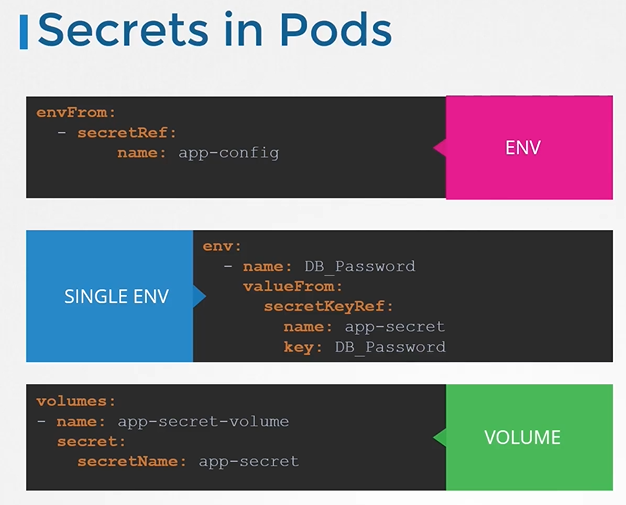

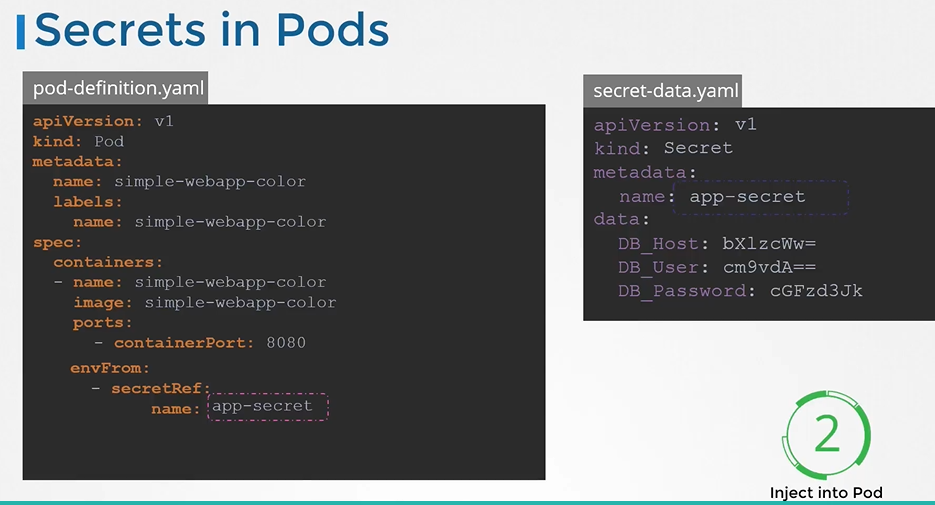

• 注入 Secret 到 Pod 中

  • envFrom.secretRef: 適用於需要使用所有 Secret 的 key-value 對

    YAML

    # secret-definition.yaml
    apiVersion: v1
    kind: Secret
    metadata:
        name: app-secret
    data:
        DB_Host: bX1zcWw=
        DB_User: cm9vdA==
        DB_Password: cGFzd3Jk


    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: simple-webapp-color

    spec:
        containers:
        -   name: simple-webapp-color
            image: simple-webapp-color
            ports:
            -   containerPort: 8080

            # 注入 Secret 到 Pod 中 (`envFrom` 採用陣列表示)
            envFrom:
            -   secretRef:
                name: app-secret


    Bash

    kubectl create -f pod-definition.yaml




  • 其它方式

    • env.valueFrom.secretKeyRef: 適用於只需要使用特定 Secret 的 key-value 對
    • volumes.secret: 適用於應用程式，需要使用 volume 形式的設定資料
      • Secret 中的每個屬性，都會被建立為一個檔案，且每個檔案的名稱就是 Secret 的鍵 (key)，檔案的內容就是 Secret 的值 (value)



• base64 解碼 (decode)

  Bash

  echo -n "bX1zcWw=" | base64 --decode
  echo -n "cm9vdA==" | base64 --decode
  echo -n "cGFzd3Jk" | base64 --decode




• 查詢目前有哪些 Secrets

  Bash

  kubectl get secrets


• 詳細檢視指定的 Secret

  Bash

  kubectl describe secret app-secret -o=yaml




• Secret 的最佳實踐

Scale Applications¶

Multi-Container Pod¶

• 用途: 有時，我們可能會需要兩種服務一起運作，例如: 網頁伺服器 + log 代理

  • 解決方式: 我們可以在一個 Pod 中包含多個 containers，這樣 containers 之間就能視為同一個本地端 (local)，亦能共享同一個 Networking, Storage 等



• 建立 Multi-Container Pod

  YAML

  # pod-definition.yaml
  apiVersion: v1
  kind: Pod
  metadata:
      name: simple-webapp
      labels:
          name: simple-webapp

  spec:
      containers:
      # 第一個 container
      -   name: simple-webapp
          image: simple-webapp
          ports:
          -   ContainerPort: 8080

      # 第二個 container
      - name: log-agent
          image: log-agent




• Multi-container Pods 的三大設計模式 (Design Patterns)

  • Sidecar (邊車模式): 主要 container 負責應用程式的主要邏輯，而 sidecar container 負責支援性的工作
    • e.g. Logging, Monitoring 等
  • Adapter (適配器模式): 主要 container 負責應用程式的主要邏輯，而 adapter container 負責轉換主要 container 的輸出
    • e.g. 把資料從 JSON 轉換為 YAML 格式
  • Ambassador (大使模式): 主要 container 負責應用程式的主要邏輯，而 ambassador container 負責代理主要 container 的網路請求
    • e.g. 代理服務 (Proxy)、負載均衡 (Load Balance)、安全認證

• 在 Kubernetes 中，多容器 Pod 中的每個容器都預期會在 Pod 的生命週期內保持運行。例如: 網頁伺服器 + log 代理 都會需要持續運行。若其中任何一個 container 失效，Pod 就會重新啟動

  • 在 Kubernetes 中，sidecar container 是在主要的 container 之前就會啟動，並持續運行

• Init Container (初始化容器)

  • 特性:
    • 初始化容器總是會執行到成功為止，若執行失敗，kubelet 會重複執行初始化容器，直到執行成功為止
    • 每個初始化容器必須完成執行成功後，才能執行下一個初始化容器

  Feature	Init Containers (初始化容器)	Sidecar Containers (邊車容器)
  運行時間	主應用容器啟動前完成	與主應用容器同時運行
  執行順序	順序完成，主容器等所有 init 容器完成後才啟動	與主容器並行執行
  支援 Probe 類型	不支援 lifecycle、livenessProbe、readinessProbe、startupProbe	支援 lifecycle、livenessProbe、readinessProbe、startupProbe
  資源共享	共享資源（CPU、記憶體、網路）但不直接互動，可使用 shared volume 來進行資料交換	共享資源（CPU、記憶體、網路）並可直接互動

  • 範例:

    YAML

    # init-container-pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: myapp-pod
        labels:
            app: myapp

    spec:
        # 設定初始化容器
        initContainers:
        -   name: init-myservice
            image: busybox
            command: ['sh', '-c', 'git clone <some-repository-that-will-be-used-by-application> ; done;']

        # 設定主要容器
        containers:
        -   name: myapp-container
            image: busybox:1.28
            command: ['sh', '-c', 'echo The app is running! && sleep 3600']


    YAML

    # multi-init-container-pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: myapp-pod
        labels:
            app: myapp

    spec:
        # 設定初始化容器
        initContainers:
            -   name: init-myservice
                image: busybox:1.28
                command: ['sh', '-c', 'until nslookup myservice; do echo waiting for myservice; sleep 2; done;']
            -   name: init-mydb
                image: busybox:1.28
                command: ['sh', '-c', 'until nslookup mydb; do echo waiting for mydb; sleep 2; done;']

        # 設定主要容器
        containers:
        -   name: myapp-container
            image: busybox:1.28
            command: ['sh', '-c', 'echo The app is running! && sleep 3600']


Self-Healing Application¶

• Kubernetes 透過 ReplicaSets 和 Replication Controllers 支援自我修復的應用程式 (Self-Healing Application)
  • Replication Controller 能確保當 POD 內的應用程式失效時，能夠自動重新建立該 POD，以確保應用程式的副本數量 (replicas) 始終保持在所需的數量
• Kubernetes 亦提供額外的方法，來檢查在 POD 內運行的應用程式 container 的健康狀況，並通過 Liveness Probes 和 Readiness Probes 來確保應用程式的正常運作
  • Liveness Probes: 用於檢查應用程式是否正在運行，並在應用程式失效時，自動重新啟動該應用程式
  • Readiness Probes: 用於檢查應用程式是否已經準備好接收流量，並在應用程式尚未準備好接收流量時，將該應用程式從服務中移除
    YAML

    # pod-definition.yaml
    apiVersion: v1
    kind: Pod
    metadata:
        name: myapp-pod
        labels:
            app: myapp

    spec:
        containers:
        -   name: myapp-container
            image: busybox
            command: ['sh', '-c', 'echo The app is running! && sleep 3600']

            # 設定 livenessProbe: 用於檢查應用程式是否正在運行
            livenessProbe:
                exec:
                    command:
                    - cat
                    - /tmp/healthy
                initialDelaySeconds: 5
                periodSeconds: 5

            # 設定 readinessProbe: 用於檢查應用程式是否已經準備好接收流量
            readinessProbe:
                exec:
                    command:
                    - cat
                    - /tmp/healthy
                initialDelaySeconds: 5
                periodSeconds: 5


Cluster Maintenance¶

Cluster Upgrade Process¶

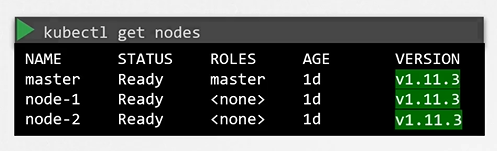

• 檢視 K8s 叢集的版本

  Bash

  kubectl get nodes




• 語意化版本管理 (Semantic Versioning)

  • major.minor.patch
    • major: 主要版本，當 K8s 叢集有重大變更 (breaking changes)時，會增加此版本號
    • minor: 次要版本，當 K8s 叢集有新功能 (feature)時，會增加此版本號
    • patch: 修補版本，當 K8s 叢集有錯誤修正 (bug fix)時，會增加此版本號

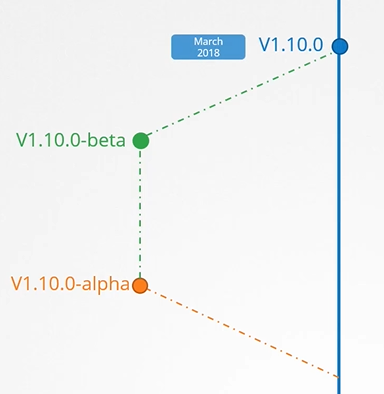

  • 在正式發布版本之前，軟體通常會經歷多個開發階段。這些版本被稱為先行版本，標示為 alpha, beta 等
    • alpha: 初始測試版本，通常在功能開發的早期階段釋出。它可能包含一些新功能，但這些功能尚未完全實現 or 尚未通過完整測試
      • e.g. v1.0.0-alpha
    • beta: 是在 Alpha 版本之後釋出的，通常表示功能已基本完成，並且已進行了初步測試。beta 版本會提供給更廣泛的使用者進行測試，以收集回饋，並發現潛在問題
      • e.g. v1.0.0-beta

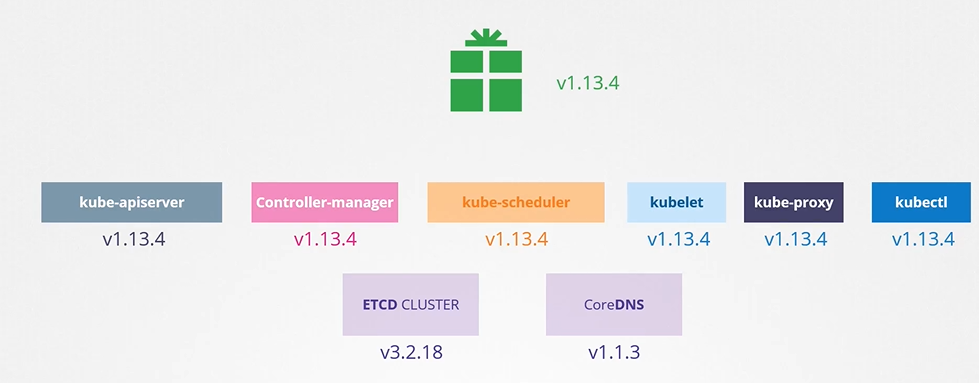

• K8s 叢集中各物件的版本號

  • K8s 叢集中的各物件，沒有強制ㄧ定要使用相同的版本號，但是核心物件 (e.g. Kube-apiserver, Kube-controller-manager, Kube-scheduler, Kubelet, Kube-proxy) 通常會使用相同的版本號
  • K8s 叢集中的各物件，對於當前的 K8s 叢集版本號，分別會有可支援的版本號範圍
  • K8s 叢集中的各物件，例如: Pod, Deployment, Service 等，都有自己的版本號。當 K8s 叢集升級時，這些物件的版本號也會隨之升級
    • etcd cluster, CoreDNS 因為是獨立專案，因此會有其自己的版本號。因此，當 K8s 叢集升級時，也需要注意 K8s 叢集與 etcd cluster, CoreDNS 的版本相容性
    • kubectl 因為是 Kubernetes 的 CLI 工具，通常會安裝在使用者的本地端環境中，而不是 K8s 叢集的 Node 上。因此，kubectl 會需要手動進行升級版本號

• 升級 K8s 叢集的版本號

  • 在任何時間點，K8s 只支援最近的 3 個次要版本 (minor version)

  • 最佳實踐: 建議的方法是一次升級一個次要版本

  • 常見的升級 K8s 叢集方法:

    • 法 1: 使用公有雲 (e.g. GCP, AWS, Azure)，可以在 GUI 上進行升級
    • 法 2: 使用 kubeadm 工具，透過 CLI 指令進行升級
    • 法 3: 手動部署 K8s 叢集，就只能透過手動方式進行升級

  • 升級 K8s 叢集的三種主要策略

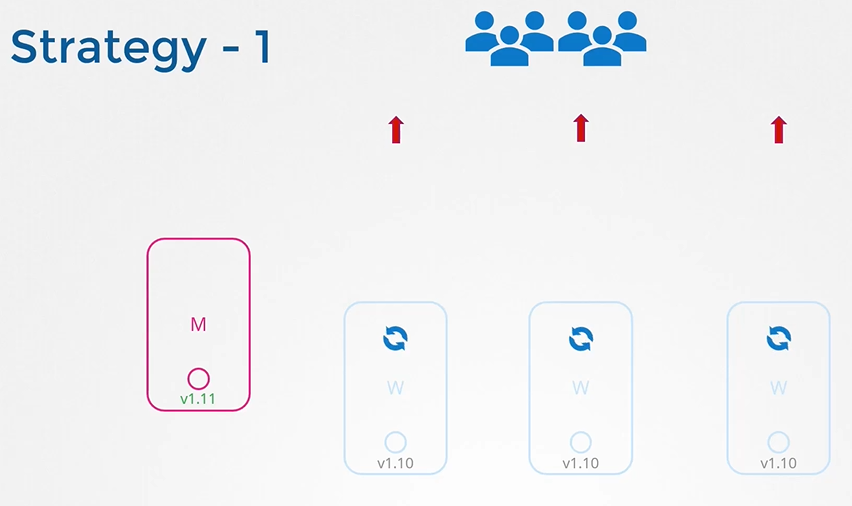

    • Recreate: 先刪除舊的 Node，再建立新的 Node。這樣的方式，會導致服務中斷
    • RollingUpdate (預設): 滾動更新，一次升級一個 Node。亦即，逐步刪除舊的 Node，並建立新的 Node。這樣的方式，不會導致服務中斷
    • Add new Node: 新增新的 Node，並將舊的 Node 逐步刪除。這樣的方式，不會導致服務中斷

• 檢視當前的作業系統版本

  Bash

  cat /etc/*release

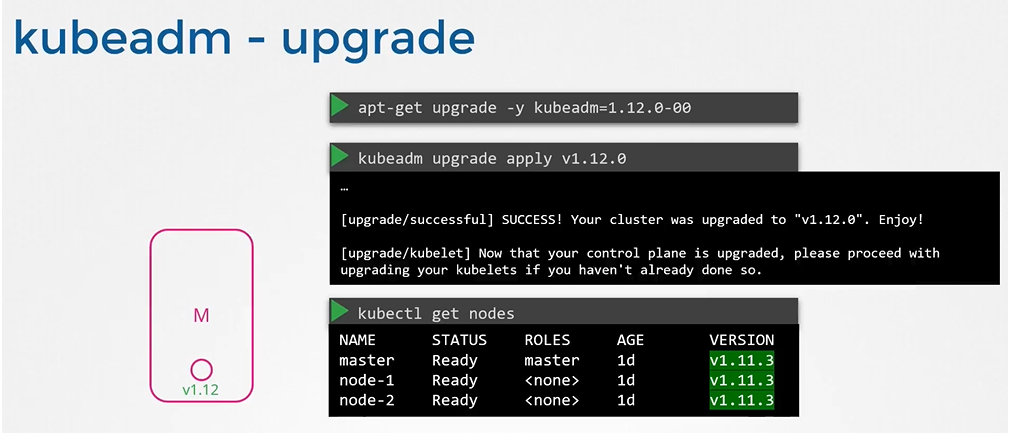

• 運用 kubeadm，升級 Master Node

  • 檢查並計劃升級。這將確保所有前置條件，都已滿足並告知需要升級的內容

    Bash

    kubeadm upgrade plan




  • 升級 kubeadm 工具的版本號

    Bash

    apt-get upgrade -y kubeadm=1.12.0-00


  • 升級 K8s 叢集

    Bash

    kubeadm upgrade apply v1.12.0


  • 升級 K8s 叢集成功後，這時候若我們檢視當前的 Node 仍顯示舊的版本號

  • 升級 kubelet 物件 (這裡是指 master node 上的)

    Bash

    apt-get upgrade kubelet=1.12.0-00


  • 重新啟動 kubelet 物件

    Bash

    systemctl restart kubelet


  • 這時候，再檢視當前的 Node，就會正確顯示升級後的新版本號

    Bash

    kubectl get nodes

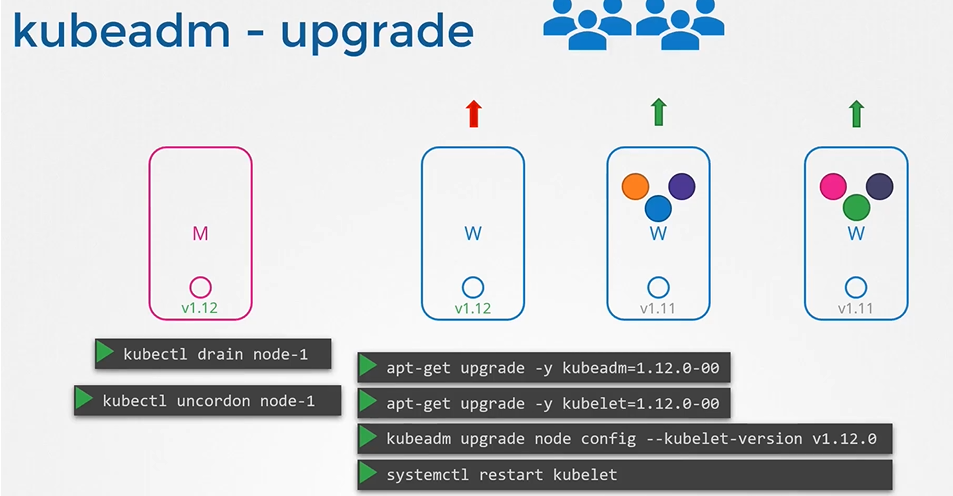

• 運用 kubeadm，升級 Worker Node

  • 要先連線到 worker node 中，才可以開始進行升級 (可以用 Node name 或 Internal IP 來連線)

    Bash

    ssh node01


    Bash

    ssh 10.244.0.4


  • 先將當前 worker node 上，所有 Pod 工作負載 (workload) 都排出 (drain)

    Bash

    kubectl drain node01 --ignore-daemonsets


  • 升級 kubeadm、kubelet packages 的版本號

    Bash

    apt-get upgrade -y kubeadm=1.12.0-00
    apt-get upgrade -y kubelet=1.12.0-00


  • 更新 Worker Node 的設定檔，以符合新的版本號

    Bash

    kubeadm upgrade node config --kubelet-version v1.12.0


  • 重新啟動 kubelet 服務

    Bash

    systemctl restart kubelet


  • 將升級後的 Node 標記為可排程 (schedulable)

    Bash

    kubectl uncordon node-1




  • 接下來，需逐一升級每一個 Worker Node，直到所有 Worker Node 都完成升級

• 參考資料:

  • K8s 官方文件: release note
  • K8s 官方文件: Upgrading kubeadm clusters
    • 步驟 1: Changing the package repository
    • 步驟 2: Determine which version to upgrade to
    • 步驟 3: Upgrading control plane nodes
    • 步驟 4: Upgrade worker nodes
    • 步驟 5: Verify the status of the cluster

Operating System Upgrades¶

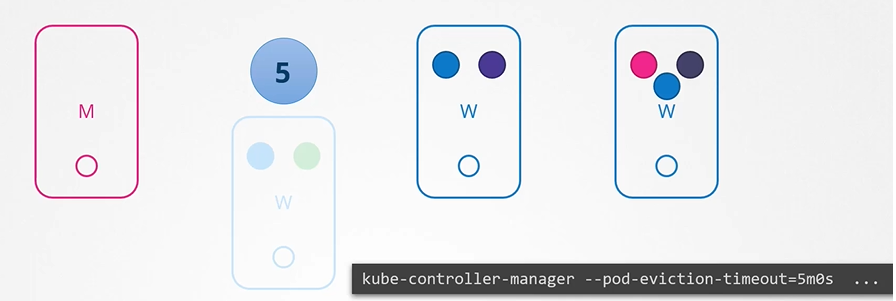

• 在預設情況下，若一個 Node 在 5 分鐘內沒有恢復正常狀態，K8s 叢集將會開始驅逐該 Node 上的 Pod

  Bash

  kube-controller-manager --pod-eviction-timeout=5m0s




• Drain Node (排出): 將 Node 上的所有 Pod 驅逐（預設除了 DaemonSet 管理的 Pod 外），並將 Node 標記為不可排程 (unschedulable) 的狀態

  • 目的: 將 Node 上的所有 Pod 安全地遷移到其他 Node 上，以便進行 Node 維護, 升級, 移除

  • 使用情境: 進行 Node 維護, 升級

    Bash

    kubectl drain node-1 --ignore-daemonsets




  • 注意! 若 Pod 不是由 Deployment, ReplicaSet, StatefulSet 等控制器管理，則在執行 kubectl drain 指令時，會出現錯誤訊息，因為 K8s 叢集為了防範我們誤刪 Pod，而無法復原

    • 此時，我們可以透過 --force 選項，強制執行 kubectl drain 指令
      Bash

      kubectl drain node-1 --ignore-daemonsets --force




• Cordon/Uncordon Node (警戒/解除警戒)

  • Cordon: 用於標記 Node 為不可排程 (unschedulable)，即不再接受新的 Pod。但現有 Pod 不會受到影響
    • 使用情境: 在需要進行 Node 維護時，防止新的 Pod 被排程到該節點上
  • Uncordon: 用於標記 Node 為可排程 (schedulable)，即可以接受新的 Pod
    • 使用情境: Node 維護, 升級完成後，重新允許該 Node 接收新的 Pod
  Bash

  kubectl cordon node-1
  kubectl uncordon node-1




Backup and Restore Methodologies¶

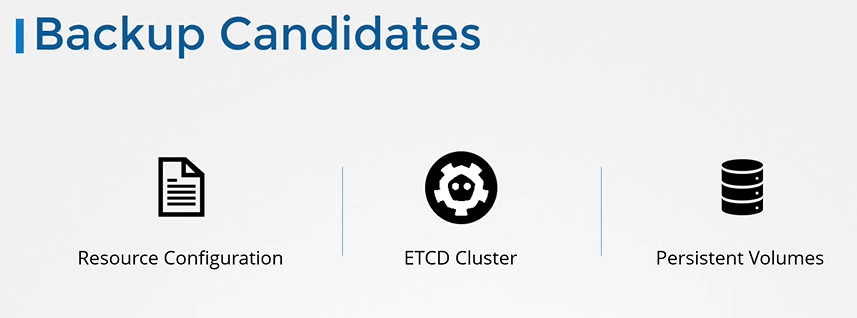

• 若我們要備份 K8s 叢集時，會需要備份以下三種資源

  • Resource Configuration: 包含所有 Kubernetes 叢集中的所有資源的設定，能確保在需要時能夠快速恢復 K8s 叢集狀態
  • etcd Cluster: 儲存 K8s 叢集中所有狀態的資料，包括所有設定、資源設定、資料，是 K8s 叢集運行的核心
  • Persistent Volume: 儲存應用程式的持久化資料，對於有狀態的應用程式 (e.g. 資料庫、重要文件) 非常重要，這些資料需要被可靠地備份，以防遺失

• Backup-Resource Configuration

  • 最佳實踐: 將所有資源設定儲存到 Git Repository 中，以便能夠快速恢復 K8s 叢集狀態

  • 快速導出多種 K8s 叢集中核心資源的設定檔，並儲存到指定的 YAML manifest 設定檔中

    • 僅支援匯出以下資源的設定檔: Pod, Service, Deployment, ReplicaSet, StatefulSet, DaemonSet, Job, CronJob
      Bash

      # (only for few resource groups)
      kubectl get all --all-namespaces -o yaml > all-deploy-services.yaml


    • 不支援匯出以下資源的設定檔: ConfigMap, Secret, PersistentVolume, PersistentVolumeClaim, Ingress, Custom Resource Definitions（CRD）及其實例

      Bash

      kubectl get configmap --all-namespaces -o yaml >> all-deploy-services.yaml
      kubectl get secret --all-namespaces -o yaml >> all-deploy-services.yaml
      kubectl get pv --all-namespaces -o yaml >> all-deploy-services.yaml
      kubectl get pvc --all-namespaces -o yaml >> all-deploy-services.yaml
      kubectl get ingress --all-namespaces -o yaml >> all-deploy-services.yaml
      kubectl get crd --all-namespaces -o yaml >> all-deploy-services.yaml


    • Velero: 是一個強大的開源工具，用於備份、恢復、遷移 K8s 叢集中的資源 & PersistentVolume。它支持定期備份、基於策略的備份管理



• Backup-etcd Cluster

  • 實務上，我們會備份 etcd cluster 的資料，而不是對於每個 K8s 叢集中的資源逐一備份

  • 可指定匯出的 etcd cluster 備份檔案要儲存在什麼路徑位置

  • etcdctl: 用於與 etcd cluster 進行互動的 CLI 指令工具，包括備份、還原、查詢等操作

    • 備份 (backup)

      • 需先指定 etcdctl 的 API 版本號 (必要)

        Bash

        export ETCDCTL_API=3


      • 建立 etcd cluster 的快照備份 (snapshot)

        Bash

        etcdctl snapshot save snapshot.db


      • 查詢 etcd cluster 的快照狀態

        Bash

        etcdctl snapshot status snapshot.db




    • 還原 (restore)

      • 先暫停 kube-apiserver 服務，以透過 etcd cluster 還原 K8s 叢集

        Bash

        service kube-apiserver stop


      • 復原 etcd cluster 的快照備份

        Bash

        etcdctl snapshot restore


      • 更新 etcd 服務的設定檔內容

        • 預設路徑: /etc/kubernetes/manifests/etcd.yaml 中的 spec.containers.command 欄位

      • 重新載入系統設定檔

        Bash

        systemctl daemon-reload


      • 重啟 etcd 服務

        Bash

        service etcd restart


      • 重啟 kube-apiserver

        Bash

        service kube-apiserver start




• Tips: 每個 etcdctl 指令，都必須指定 endpoint, cacert, cert,key 四個選項值，用來驗證權限

  • --endpoints: 指定 etcd 伺服器的 IP address, port
  • --cacert: 指定 CA (證書授權機構) 的證書，用來驗證 etcd 伺服器的證書是否由受信任的 CA 所簽發
  • --cert: 指定客戶端 (etcdctl) 證書，用來證明 etcdctl 的身份，讓 etcd 伺服器可以驗證它是否為受信任的實體
  • --key: 指定客戶端 (etcdctl) 私鑰，用來解密 etcdctl 證書的內容，以便在 TLS handshake 過程中能證明 etcdctl 的身份
  Bash

  etcdctl \
  snapshot save /tmp/snapshot.db \
  --endpoints=https://127.0.0.1:2379 \
  --cacert=/etc/kubernetes/pki/etcd/ca.crt \
  --cert=/etc/kubernetes/pki/etcd/etcd-server.crt \
  --key=/etc/kubernetes/pki/etcd/etcd-server.key




• 參考資料: K8s 官方文件: Operating etcd clusters for Kubernetes

Security¶

Kubernetes Security Primitives¶

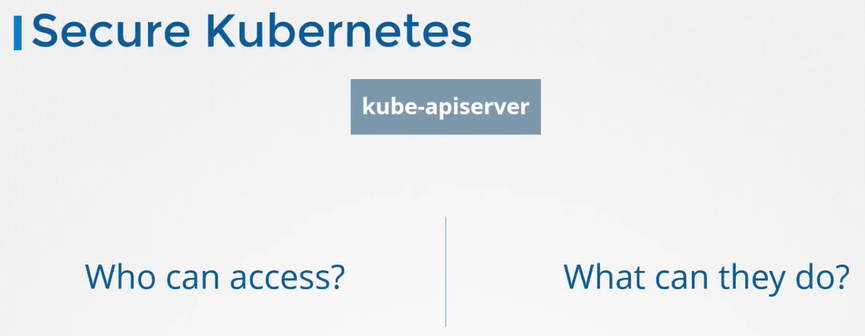

• 通常會對 kube-apiserver 設定 Secure Host

  • 禁用純密碼存取，並啟用 SSH key 認證

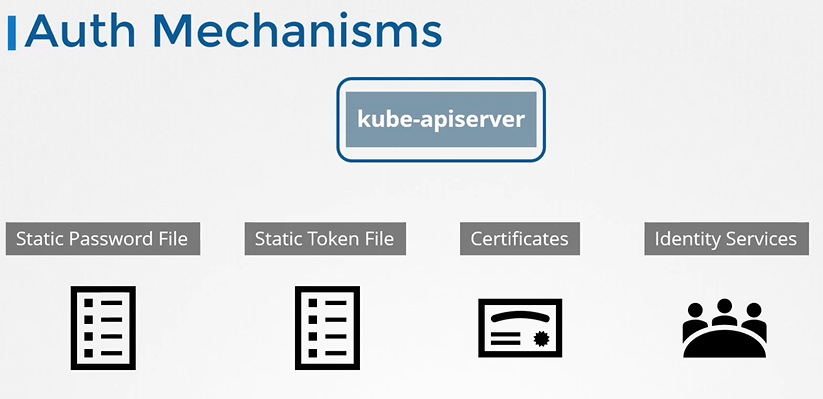

  • 認證 (Authentication): 決定誰能存取？

    • 使用者帳戶/密碼
    • 使用者名稱/token
    • Certificate
    • 外部認證提供者 (e.g. LDAP)
    • 服務帳戶 (Service Account)

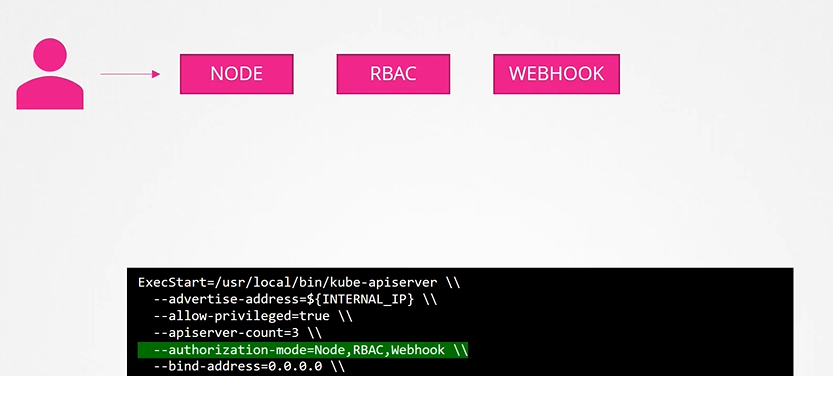

  • 授權 (Authorization): 決定誰能做什麼？

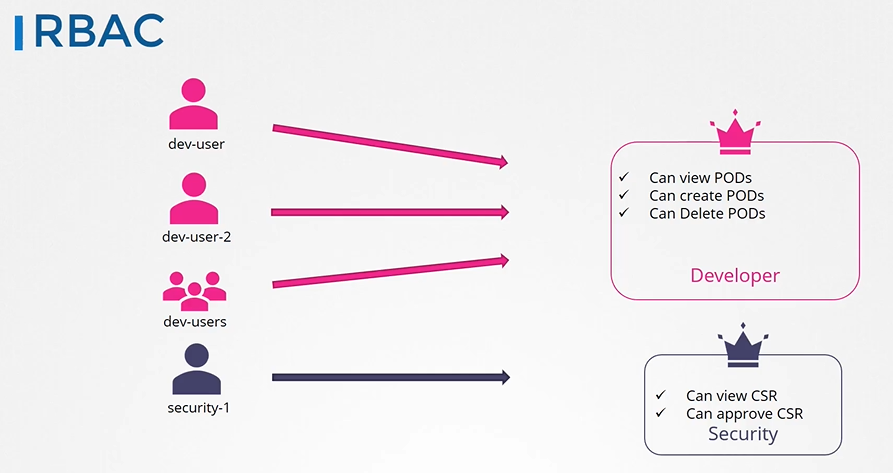

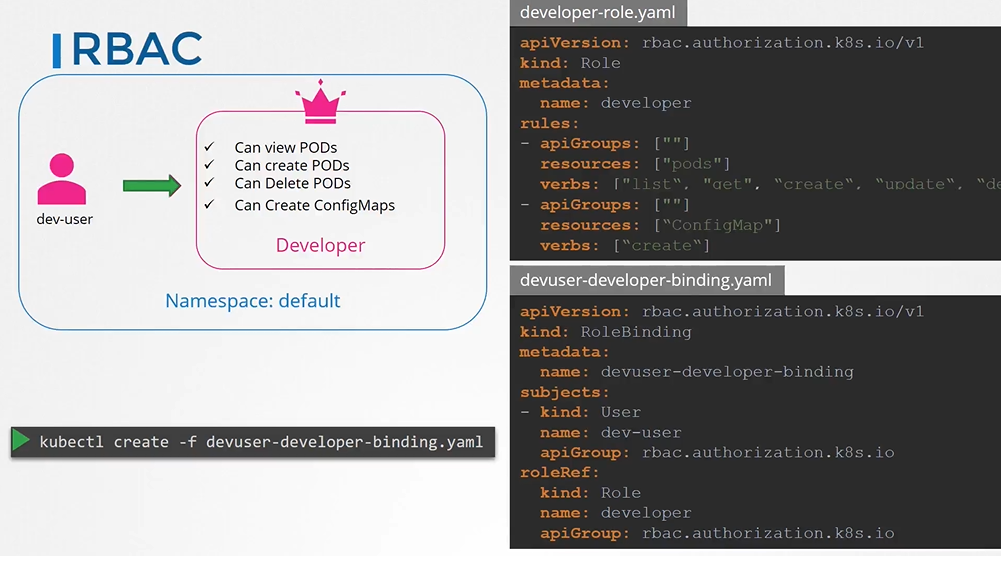

    • 基於角色存取控制機制 (Role-Based Access Control, RBAC): 基於角色來控制存取權限
    • 基於屬性存取控制機制 (Attribute-Based Access Control, ABAC): 基於使用者的屬性來控制存取權限
    • Node Authorization: 決定 Node 是否能加入 K8s 叢集

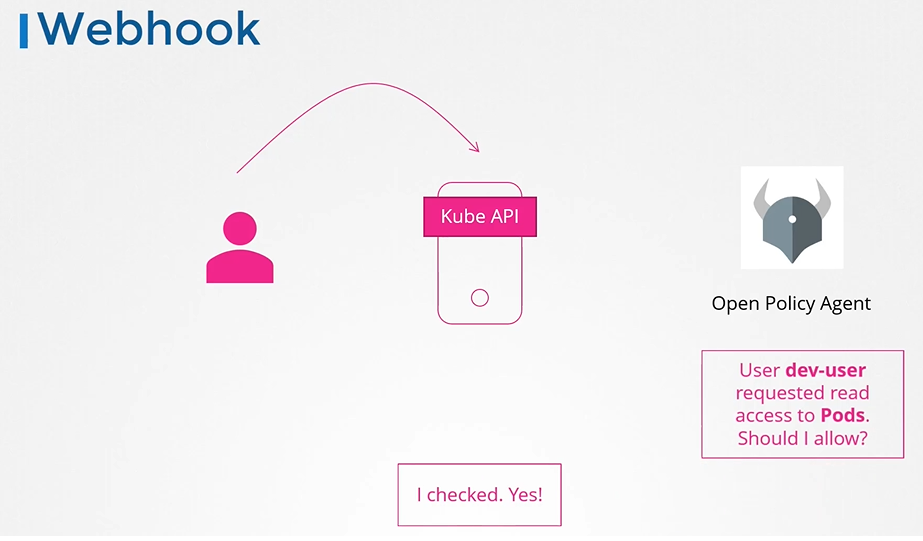

    • Webhook Mode: 透過 Webhook 服務來授權

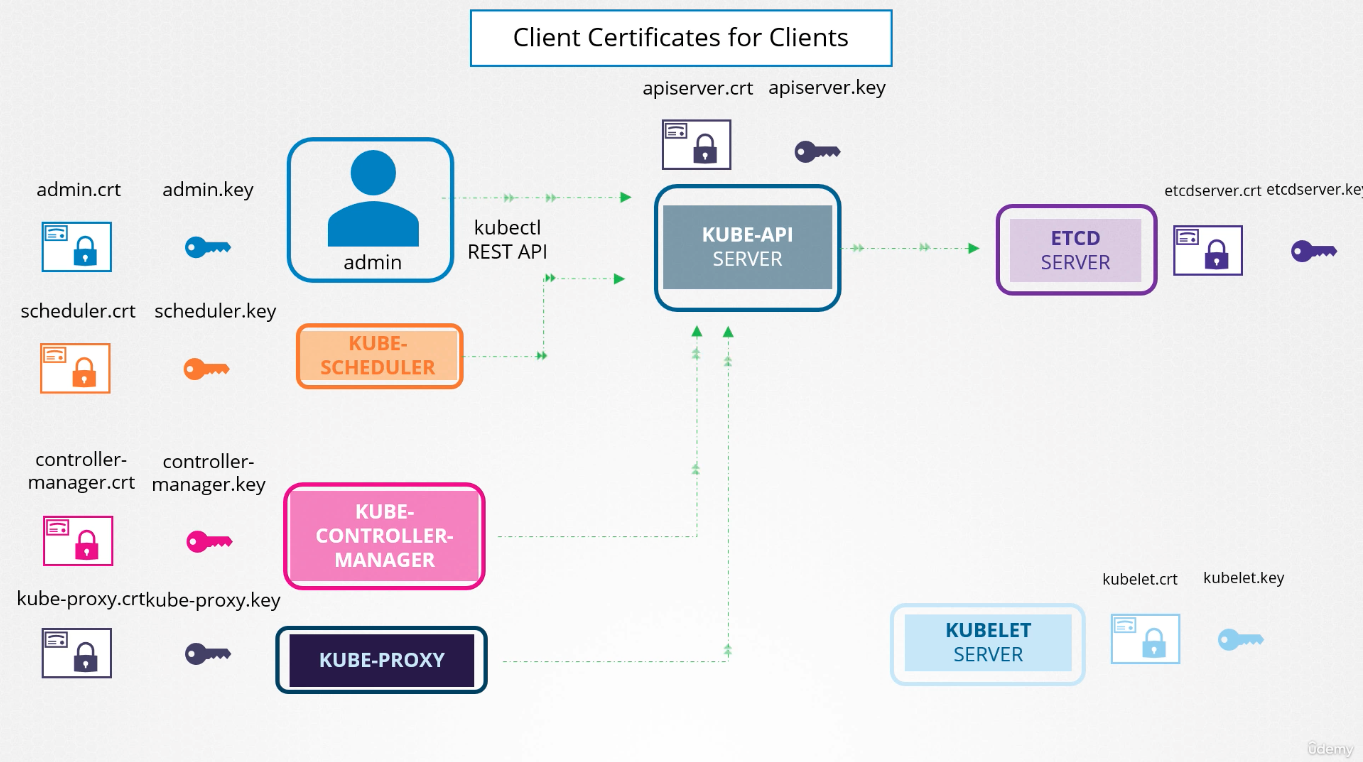

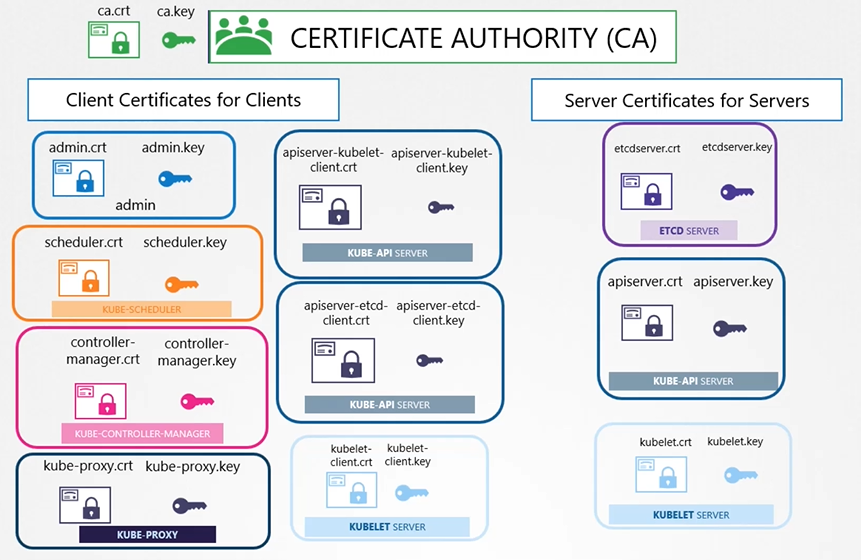

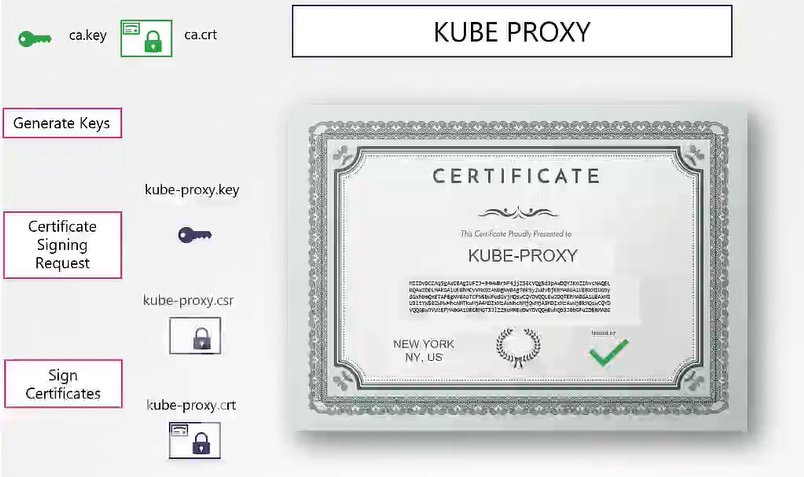

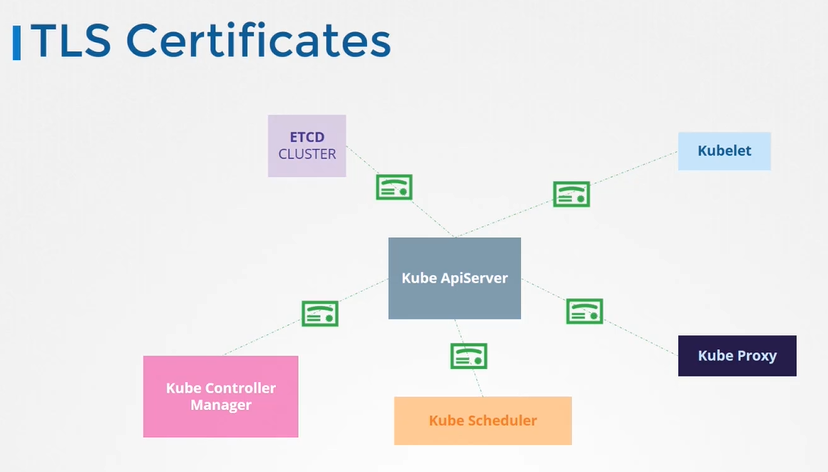

• TLS 證書: 用於加密通訊

  • 在 K8s 叢集中的各物件之間，都會使用 TLS 證書來加密通訊

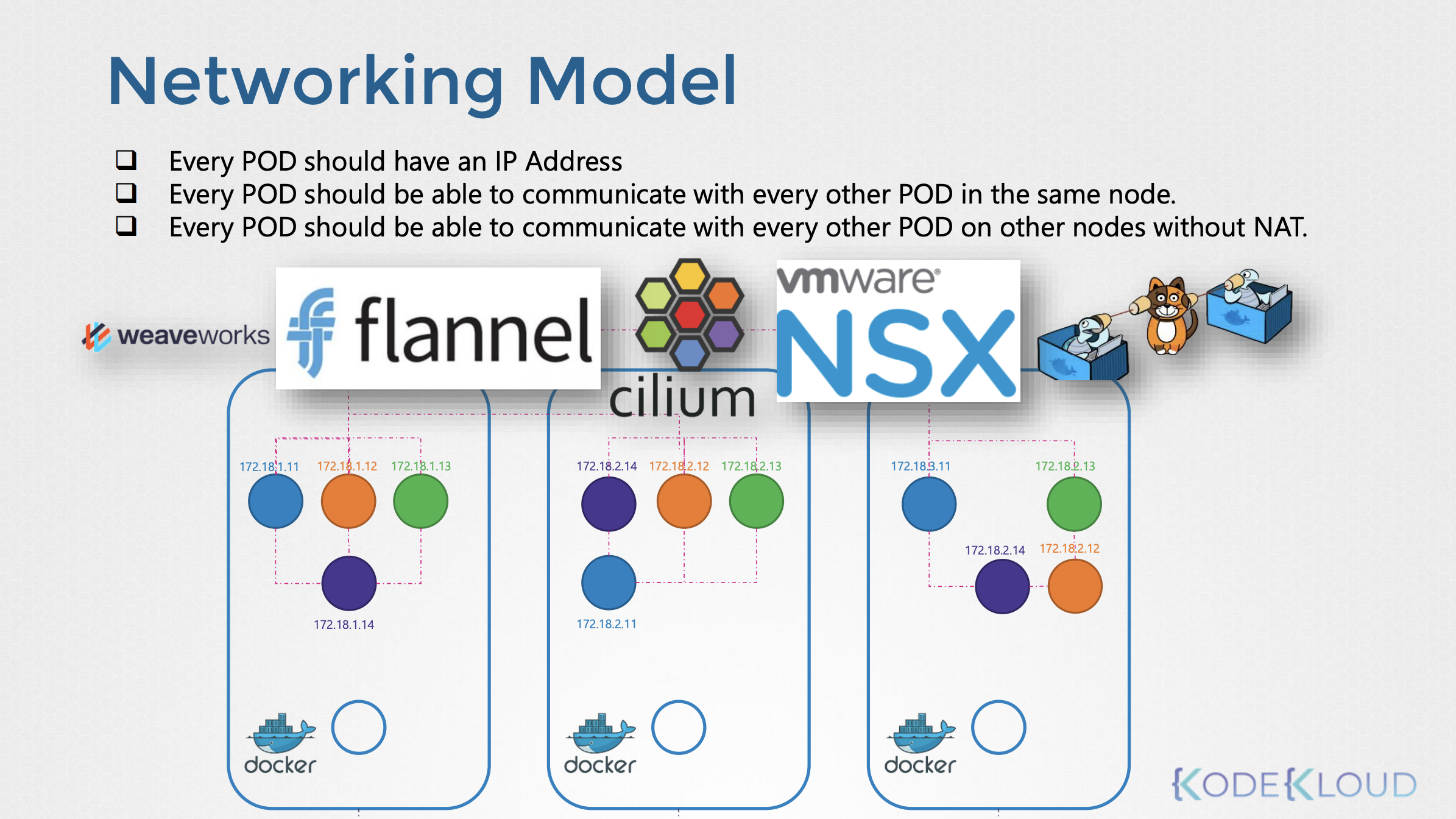

• Networking: 讓 K8s 叢集中的 Pods 能夠互相通訊

  • 預設 K8s 叢集中的 Pods 能夠互相通訊

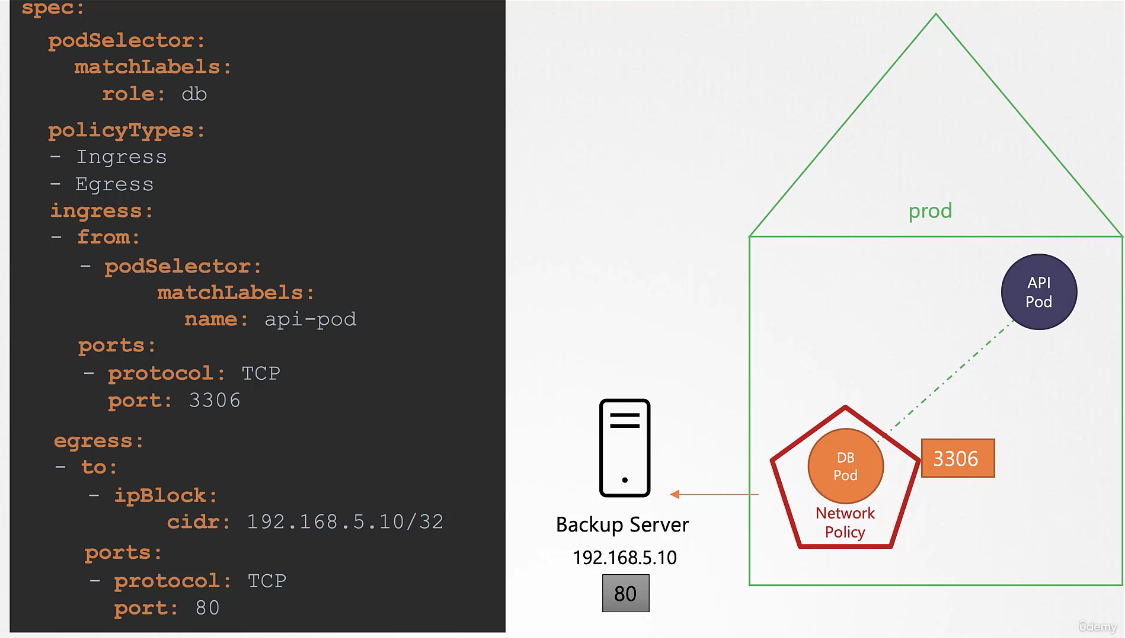

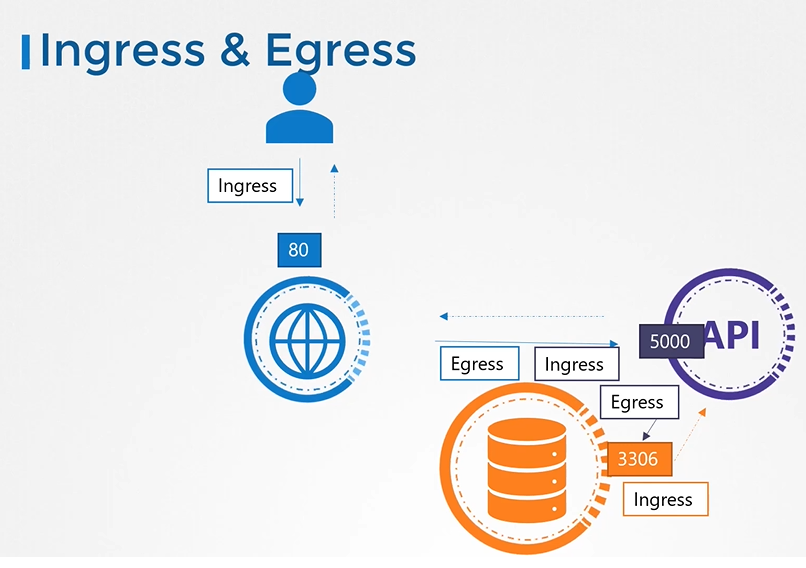

  • 可使用 Network Policies 來控制流量

Authentication¶

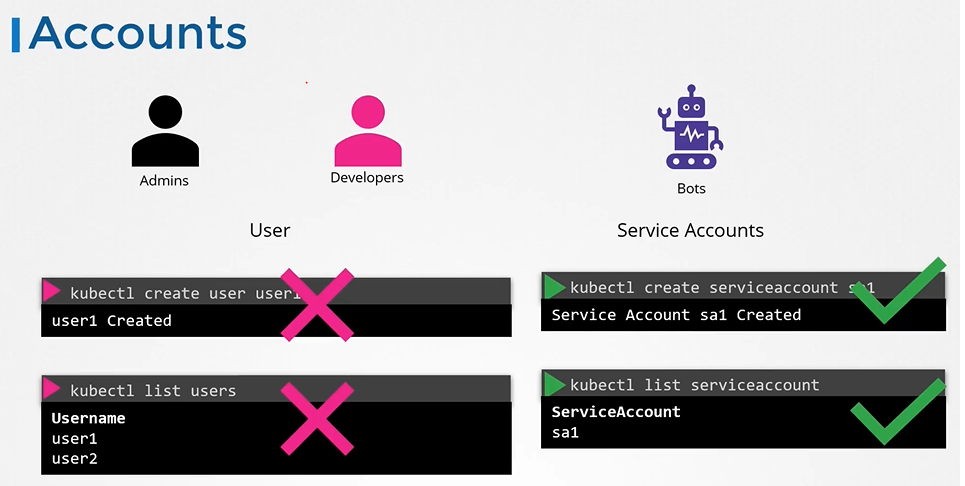

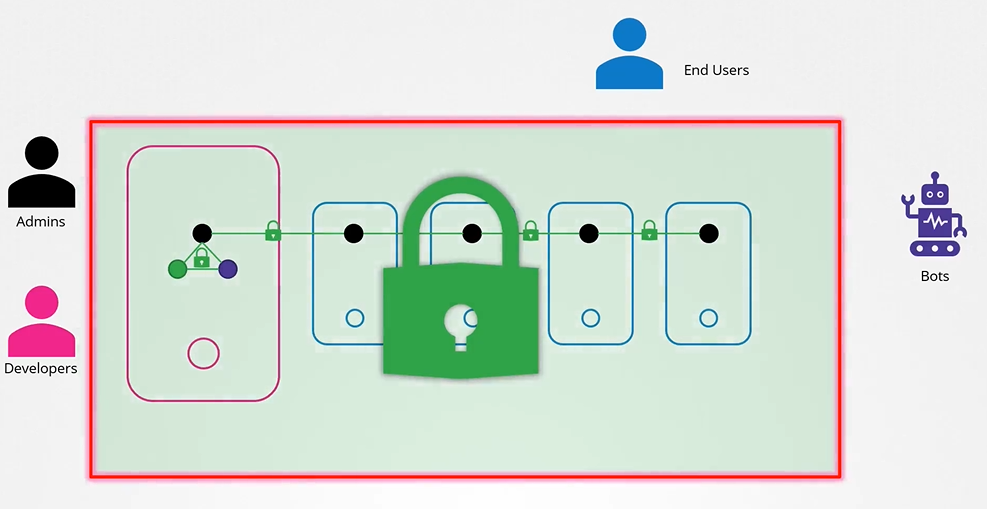

• K8s 叢集中會有存在以下使用者帳號:

  • 管理者
  • 開發者
  • 終端使用者 (由應用程式內部作管理，故暫不討論)
  • 第三方應用程式 (Bots)

• 上述的四種使用者帳戶，可以大致劃分成以下兩類:

  • 人類: 管理者、開發者
  • 機器: 其他需要存取 K8s 叢集的 process/service/application

• K8s 叢集無法建立/查詢使用者帳號，只能透過外部認證提供者 (e.g. LDAP) 來建立/查詢使用者帳號

• 所有使用者的存取權限都是由 kube-apiserver 進行管理，並且所有的 API 請求都會經過 kube-apiserver 來處理

• kube-apiserver 會透過以下 4 種方法來認證使用者

  • 基本的使用者名稱/密碼 (已於 K8s v1.19 版本後停用)

    • 法一: 在 CLI 上，執行時透過選項設定

    • 法二: 使用 kubeadm，在 kube-apiserver YAML manifest 設定檔中，設定使用者名稱/密碼

• 透過 CLI 指令的選項，認證使用者

  Bash

  curl -v -k http://master-node-ip:6443/api/v1/pods -u "user1:password123"




• 透過 token 認證使用者

TLS certificates for cluster components¶

• 非對稱加密法 (Asymmetric Encryption)
  • 可透過公鑰 (Public Key) 加密，私鑰 (Private Key) 解密

• 建立公私鑰對

  Bash

  ssh-keygen -t rsa -b 2048 -f mykey


• 檢視公鑰

  Bash

  cat ~/.ssh/id_rsa.pub


• 指定私鑰的本地端路徑，登入遠端系統

  Bash

  ssh -i /path/to/id_rsa user1@server1


• 同一個使用者，可以使用私鑰，對多個遠端系統的公鑰進行認證，來登入系統

• 也可以使用 OpenSSL 工具，產生公私鑰對

  Bash

  openssl genrsa -out my-bank.key 1024
  openssl rsa -in my-bank.key -pubout > mybank.pem


• 憑證機構 (Certificate Authority, CA)

  • e.g. Symantec, DigiCert, Comodo, GlobalSign 等

  • 需要用私鑰來產生 CSR 文件

  • CSR (Certificate Signing Request) 是一個發送給 CA 的文件，用於請求頒發憑證。CSR 會包含一些關鍵訊息，例如: 組織名稱、域名、公鑰、其他識別信息。

  • 簽署 SSL/TLS 證書的流程

    • Certificate Signing Request (CSR)：產生一個包含申請者訊息的 CSR 文件

      Bash

      openssl req -new -key my-bank.key -out my-bank.csr -subj "/C=US/ST=CA/O=MyOrg, Inc./CN=my-bank.com"




    • Validate Information：憑證機構（CA）會驗證申請者提供的訊息

    • Sign and Send Certificate：CA 簽名，並發送正式的證書給申請者

• 公共鍵值基礎建設 (Public Key Infrastructure, PKI)

  • 用於建立、管理、儲存、分發、撤銷數位證書
  • 用於確保數位證書的安全性

• 公私鑰的慣用命名風格

  • 公鑰: .crt, .cert, .pem 結尾
  • 私鑰: 含有 .key



• 在 K8s 叢集中，關於 TLS 加密傳輸通常會有以下兩個要求

  • 伺服器端證書 (Server Certificates): 需要使用伺服器證書來驗證它們的身份

    • kube-apiserver server: 用於證明自己是合法的 kube-apiserver，讓其他客戶端如 kubectl、kubelet 可以信任並與其安全通訊
    • etcd server: 用於證明自己是合法的 etcd 伺服器，讓 kube-apiserver 和其他客戶端可以信任並與其安全通訊
    • kubelet server: 用於證明自己是合法的 kubelet 伺服器，讓 kube-apiserver 和其他客戶端可以信任並與其安全通訊

  • 客戶端證書 (Client Certificates): 需要使用客戶端證書來證明它們的身份

    • admin
    • kube-scheduler
    • kube-controller-manager
    • kube-proxy
    • kube-apiserver client: 當 kube-apiserver 需要與 etcd 等其他服務通訊時，用於證明自己的身份
    • etcd client: 當 etcd 需要與其他服務通信時，如 K8s 叢集內的其他 etcd 節點，用於證明自己的身份
    • kubelet client: 當 kubelet 需要與 kube-apiserver 或其他服務通訊時，用於證明自己的身份

  • 統整概念:

• 建立 TLS 證書

  • CA (憑證機構本身)

    • Step 1: 產生公私鑰對

      Bash

      openssl genrsa -out ca.key 2048


    • Step 2: 產生 CSR 文件

      Text Only

      openssl req -new -key ca.key -subj "/CN=KUBERNETES-CA" -out ca.csr


    • Step 3: 簽署證書

      Text Only

      openssl x509 -req -in ca.csr -signkey ca.key -out ca.crt




  • Server Certificates

    • kube-apiserver server:

    • etcd server

    • kubelet server:

  • Client Certificates

    • admin

      • Step 1: 產生公私鑰對

        Bash

        openssl genrsa -out admin.key 2048


      • Step 2: 產生 CSR 文件

        Bash

        openssl req -new -key admin.key -subj "/CN=kube-admin" -out admin.csr


      • Step 3: 簽署證書

        Bash

        openssl x509 -req -in admin.csr -CA ca.crt -CAkey ca.key -out admin.crt


      • Step 4: 授權給 admin 使用

        Bash

        openssl req -new -key admin.key -subj "/CN=kube-admin/O=system:masters" -out admin.csr




    • kube-scheduler

    • kube-controller-manager

    • kube-proxy

    • kubelet client:

    • 統整:

• 設定 TLS 證書給 K8s 叢集中的各元件

  • 手動設定 --- 不推薦，較複雜
  • 透過 kubeadm 工具設定 --- 推薦作法

• 可透過 kube-apiserver 的 YAML manifest 設定檔，來檢視 kube-apiserver 的證書

  Bash

  cat /etc/kubernetes/manifests/kube-apiserver.yaml




• 檢視 TLS 證書的內容

  Bash

  openssl x509 -in /etc/kubernetes/pki/apiserver.crt -text -noout




• 檢視 K8s 叢集中各元件的 TLS 證書內容: 檢查 TLS 證書是否皆由正確的 CA 簽發，且是否在有效期限內

• 檢視 K8s 叢集的啟動狀態

  • 法一: 假設使用 kubeadm 建立 K8s 叢集，可查看 etcd 的 log

    Bash

    kubectl logs etcd-master




  • 法二: 若 K8s 叢集未正確啟動 (e.g. kube-apiserver || etcd 服務未正常啟動)，導致 kubectl 指令無法使用時，可檢視 container 的 log

    Bash

    docker ps -a


    Text Only

    docker logs <container-id>




K8s Certificate API¶

• K8s Certificate API

  • K8s 叢集會由 kube-controller-manager 擔任 CA 的角色，負責簽署 K8s 叢集內部各元件的 TLS 證書

  • 簽署 TLS 證書的流程: 將 CSR 文件，透過 K8s Certificate API 送至 kube-controller-manager，由其簽署證書

    • Step 1: 使用者建立新的私鑰

      Bash

      openssl genrsa -out jane.key 2048


    • Step 2: 產生一個 CSR 文件

      Bash

      openssl req -new -key jane.key -subj "/CN=jane" -out jane.csr


    • Step 3: 使用者將 CSR 文件發送給 admin，由 admin 將 CSR 文件轉換成 CSR 物件，並將其運用 base64 編碼後儲存

      YAML

      apiVersion: certificates.k8s.io/v1beta1
      kind: CertificateSigningRequest
      metadata:
          name: jane

      spec:
          groups:
          -   system:authenticated
          usages:
          -   digital signature
          -   key encipherment
          -   server auth
      request:
          <certificate-goes-here>


      • 檢視 CSR 文件的內容

        Bash

        cat jane.csr | base64


      • 建立 CertificateSigningRequest 物件

        Bash

        kubectl create -f jane.yaml




    • Step 4: 列出目前所有的 CSR 文件

      Bash

      kubectl get csr


    • Step 5: 允許簽署 CSR 文件

      Bash

      kubectl certificate approve jane


      • 也可以拒絕簽署 CSR 文件

        Bash

        kubectl certificate deny jane


      • 也可以刪除 CSR 文件

        Bash

        kubectl delete csr jane


    • Step 6: 檢視 TLS 證書的內容

      Bash

      kubectl get csr jane -o=yaml


      • 檢視 TLS 證書的內容
        Bash

        echo "<certificate>" | base64 --decode




kubeconfig¶

• kubeconfig

  • 當我們要存取 K8s 叢集的資源時，需提供相關認證資訊。但如果每次都這麼做，會有點麻煩。因此，我們可以設定 kubeconfig 檔案，來存放這些認證資訊

    Bash

    kubectl get pods --kubeconfig <config-file-name>


  • kubeconfig 檔案會包含以下三個部分

    • Cluster: 關於 K8s 叢集的資訊
    • Context: 關於使用者如何存取 K8s 叢集的資訊 (將 Cluster & User 結合在一起)
    • User: 關於使用者的資訊

  • 檢視當前 K8s 叢集正在使用的 kubeconfig 設定檔內容

    Bash

    kubectl config view




  • 檢視指定路徑下的 kubeconfig 設定檔內容

    Bash

    kubectl config veiw --kubeconfig=my-custom-config




  • 更新當前使用的 kubeconfig context 設定

    Bash

    kubectl config use-context <context-name>
    kubectl config use-context prod-user@production




  • 設定 kubeconfig 中 context 的 namespace

  • 設定 kubeconfig 中 context 的 TLS 證書

    • 法一: 可指定 TLS 證書的路徑位置

    • 法二: 可指定 TLS 證書的 base64 編碼內容
